SUSPENSION · WHEEL ALIGNMENT
아우디 TT 로드스터, 앞바퀴만 맞추면 될까요?
조향 감각을 살피는 작업이라도 뒤 바퀴를 빼놓을 수 없습니다. 뒤 왼쪽 토우 4.8mm가 확인된 TT를 공차체결부터 네 바퀴 정렬, 조향각 센서 보정까지 이어서 관리했습니다.

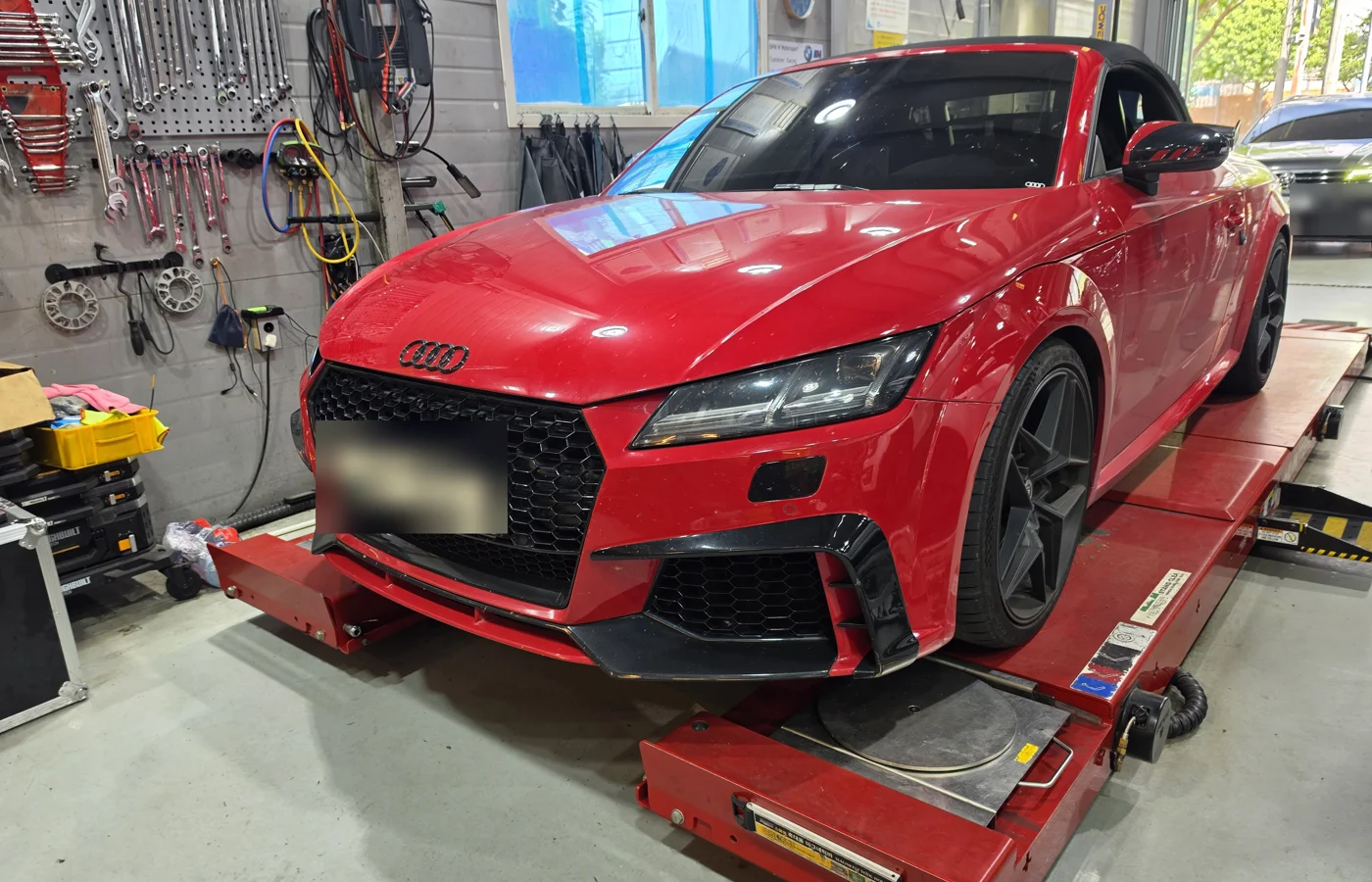

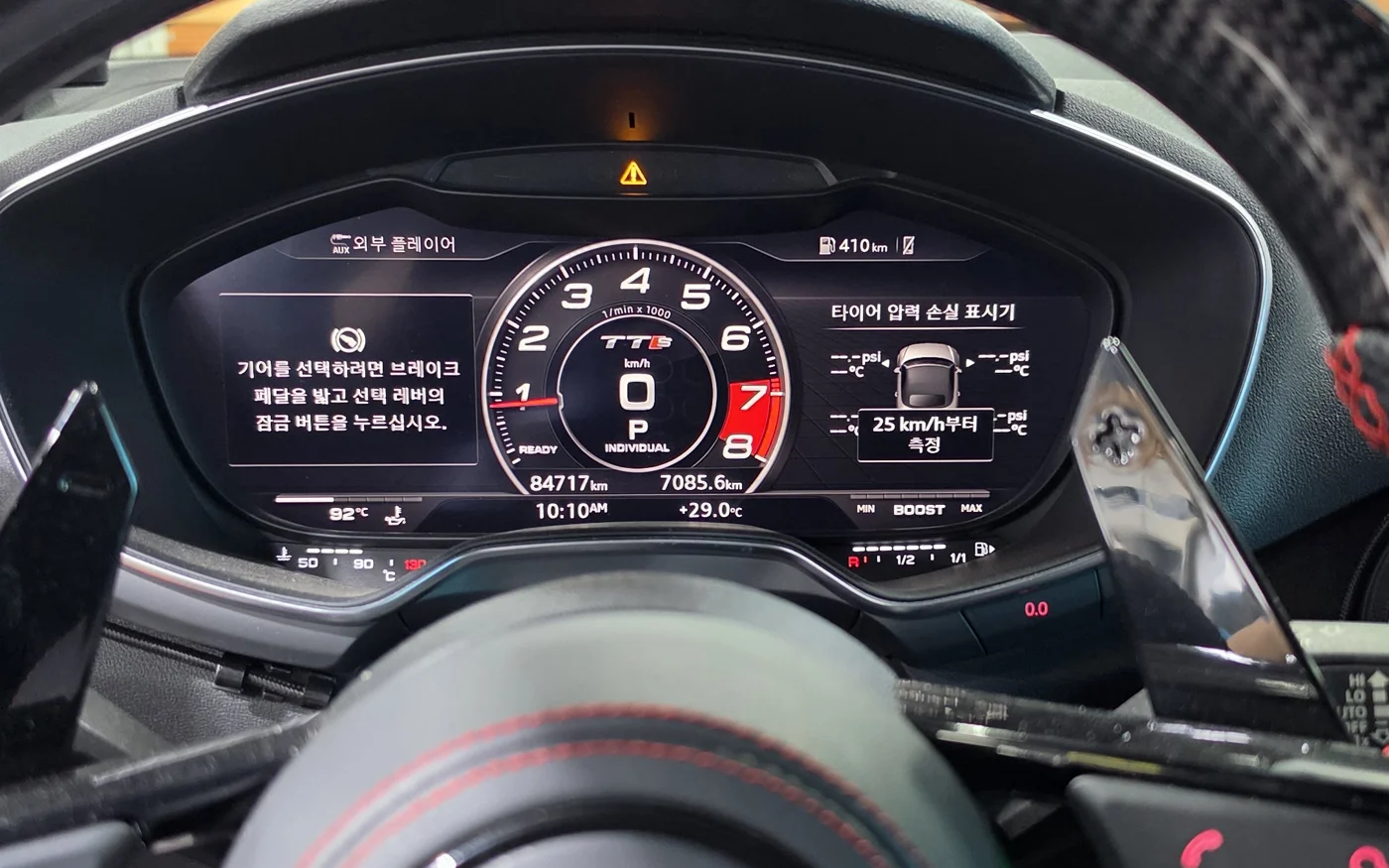

차량 · 2015 아우디 TT 로드스터 45 / 84,717km
확인 · 앞 오른쪽·뒤 왼쪽 토우가 장비 참고 범위 밖
작업 · 서스펜션 제원 확인, 공차체결, 얼라인먼트, 조향각 보정
결과 · 앞 토우 0.6 / 0.6mm, 뒤 2.1 / 2.2mm
01 / 작업 전 확인
같은 TT라도 서스펜션 사양부터 확인
작은 차체로 운전의 재미를 즐기는 TT 로드스터입니다. 움직임이 가벼운 차일수록 고객이 느끼는 조향 변화도 세심하게 살필 필요가 있습니다.

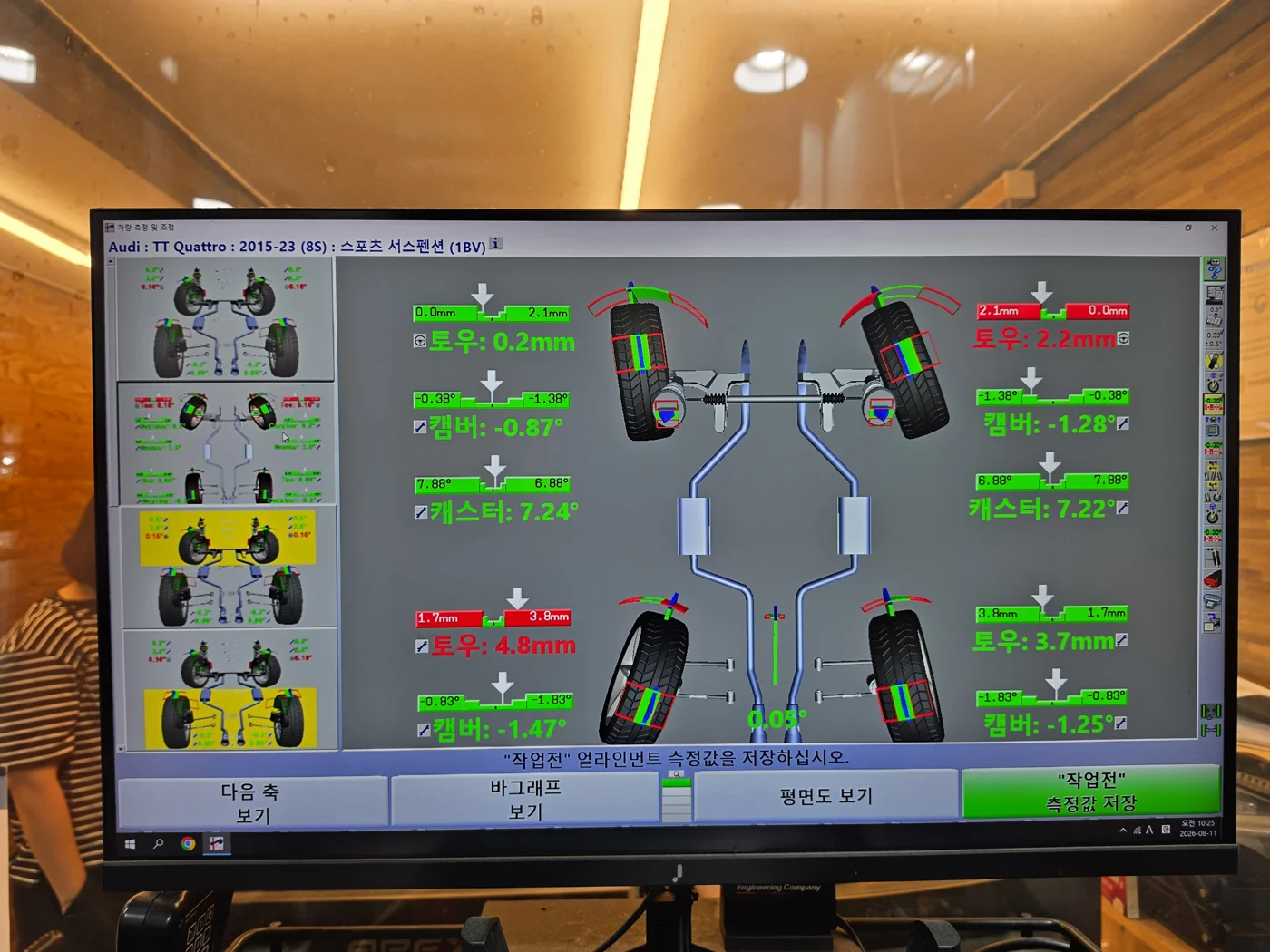

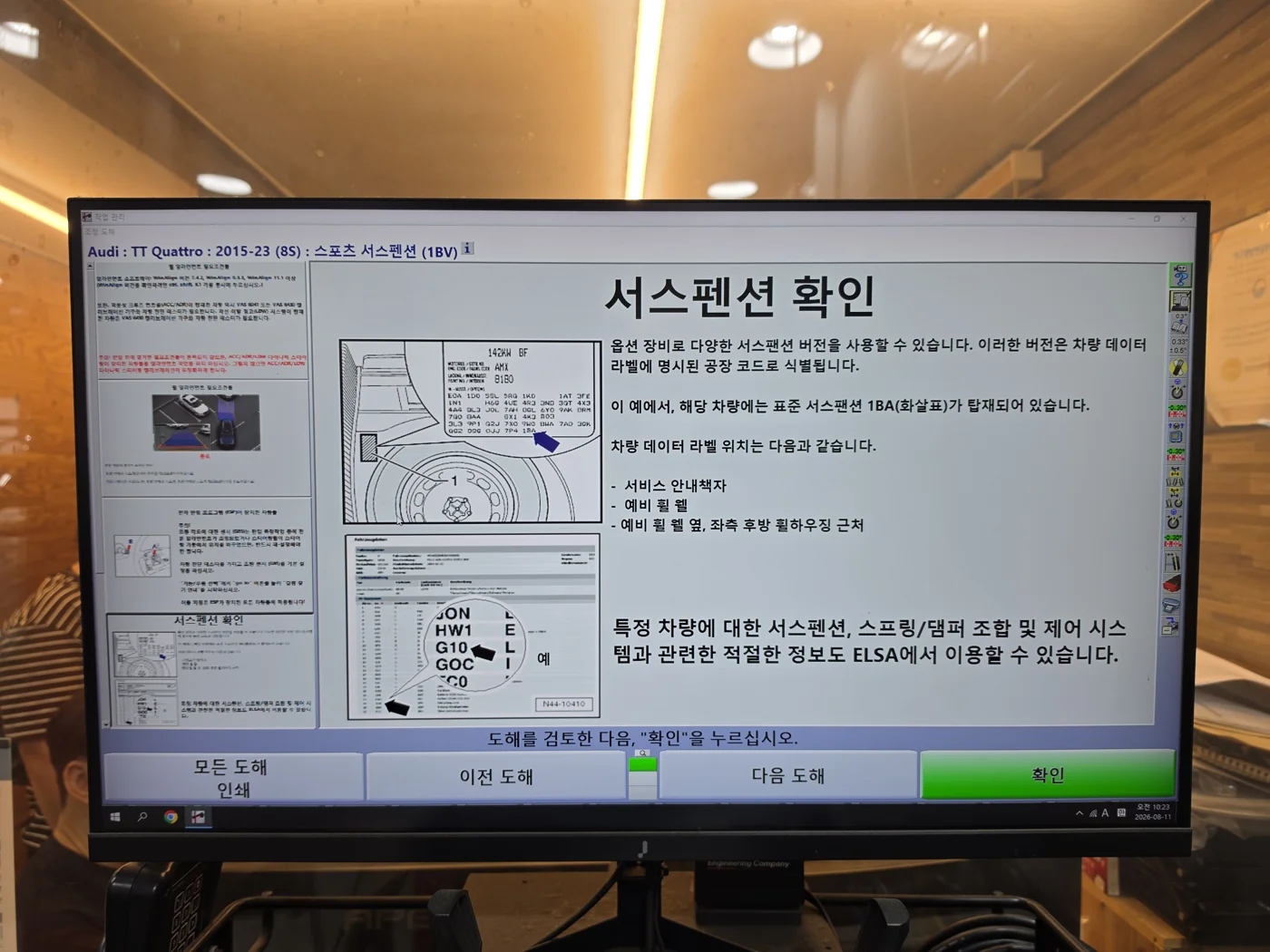

먼저 서스펜션 사양을 확인하고 장비의 스포츠 서스펜션 제원을 기준으로 측정했습니다. 처음 앞 토우는 0.2 / 2.2mm, 뒤는 4.8 / 3.7mm였습니다.
02 / NHC MOTORS
부싱이 편하게 움직일 자세부터

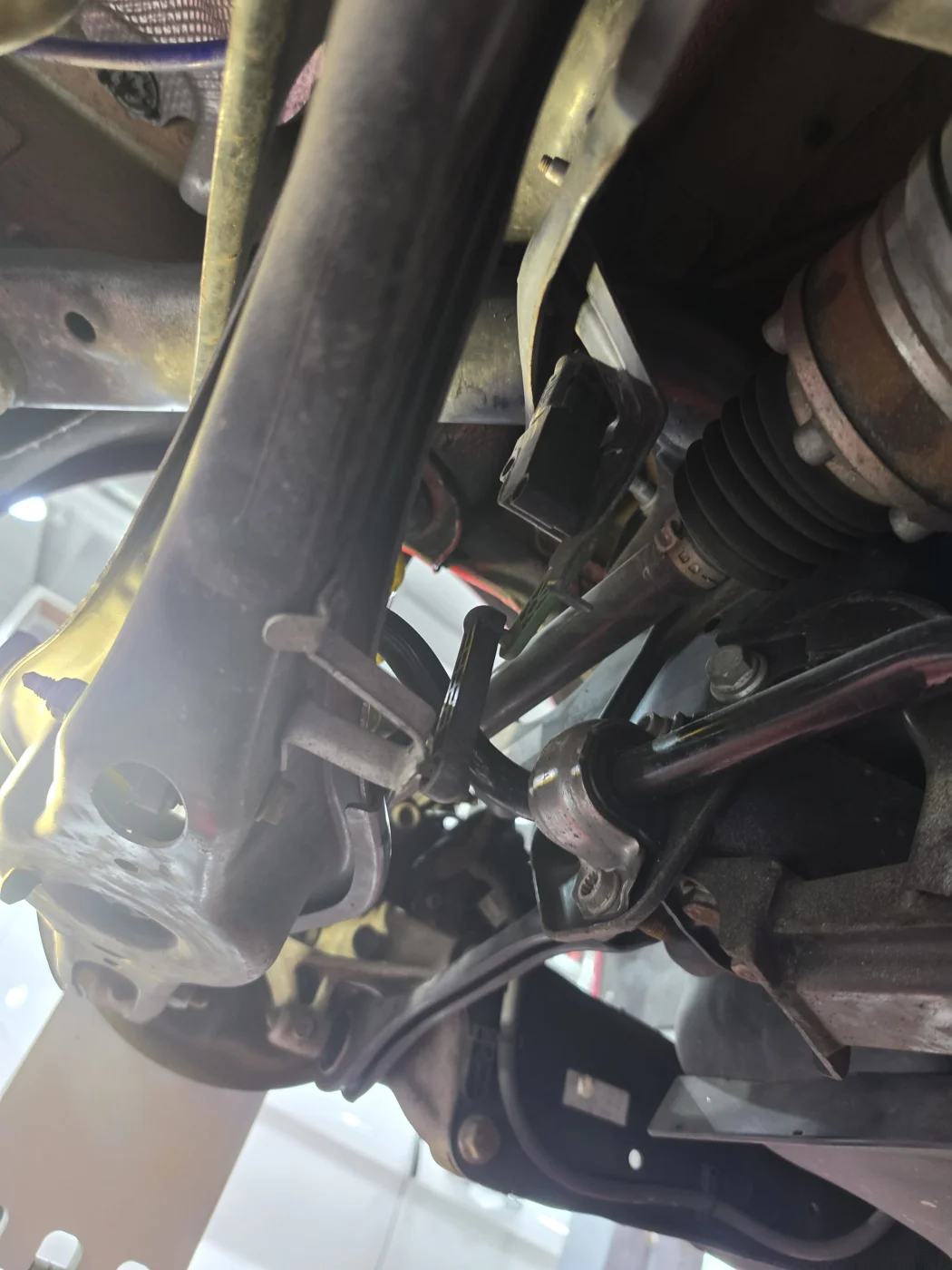

고무 부싱은 하체가 오르내릴 때 비틀리면서 움직입니다. 바퀴가 축 늘어진 상태를 기준으로 고정하면, 차를 내려놓은 뒤 고무가 불필요하게 비틀린 상태가 될 수 있습니다.

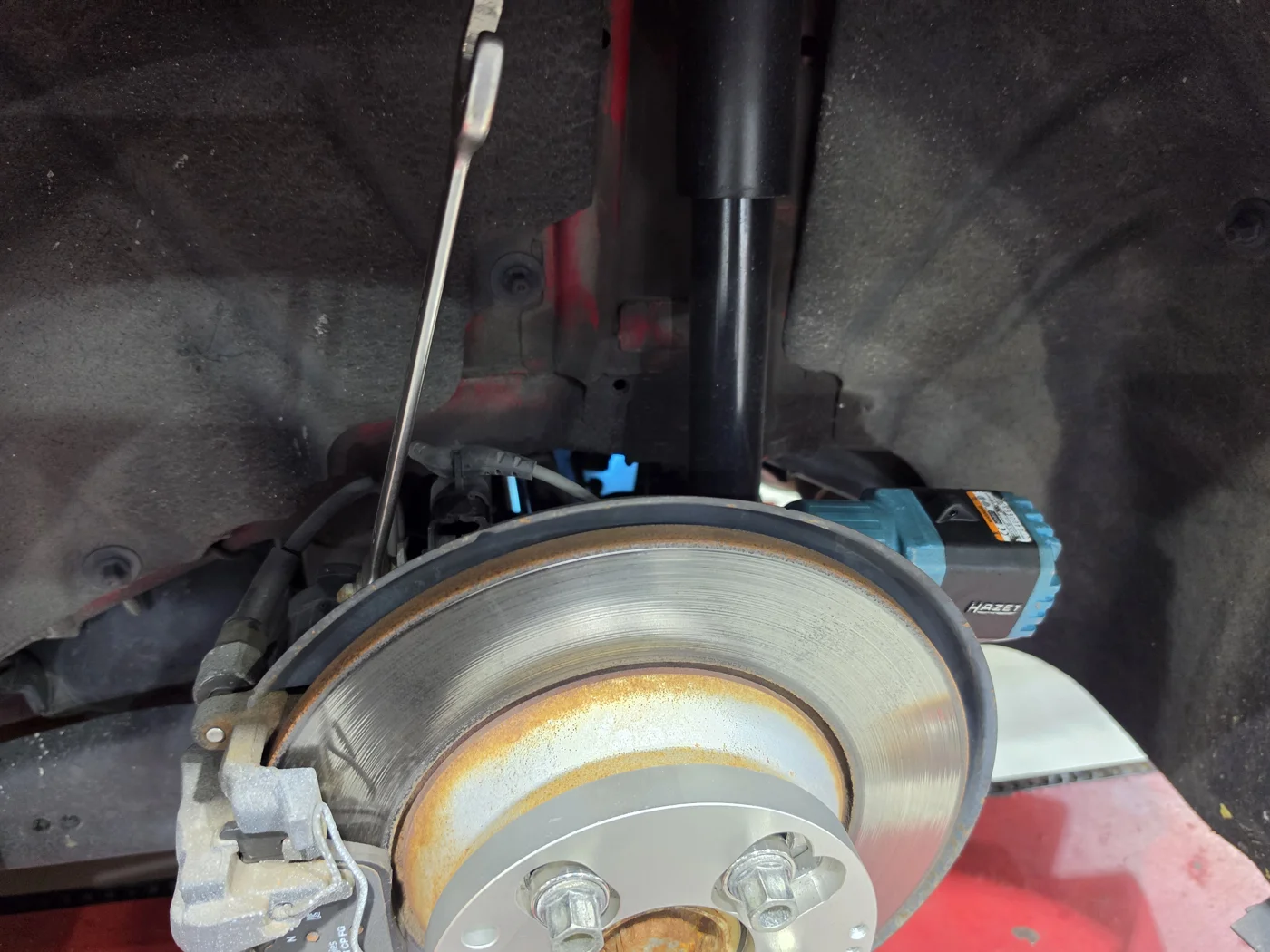

TT도 해당 부싱의 구조와 정상 차고 기준에 맞춰 공차체결을 진행한 뒤 얼라인먼트를 조정했습니다. 단단히 조이는 것만큼 어느 자세에서 조이는지가 중요합니다.
증상의 원인을 살필 때는 부품 상태와 체결 조건을 함께 확인합니다.
03 / NHC MOTORS
앞은 0.6mm씩, 뒤는 2.1·2.2mm로

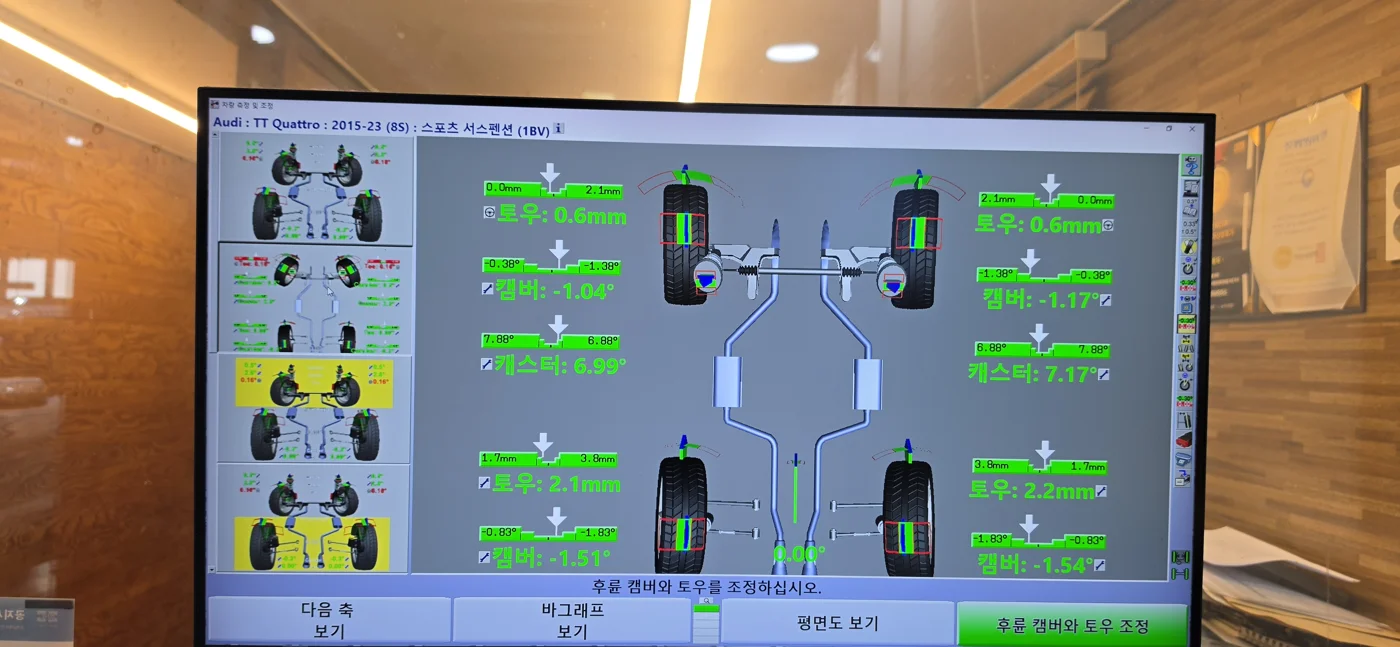

조정 후 앞 토우는 0.6 / 0.6mm, 뒤는 2.1 / 2.2mm로 정리했습니다. 처음 참고 범위 밖이었던 뒤 왼쪽 4.8mm도 함께 조정했습니다.
앞바퀴만 보고 끝내면 뒤 바퀴가 향하는 방향을 놓칠 수 있습니다. 네 바퀴의 전후 모습과 캠버·캐스터까지 아래 기록에서 비교할 수 있습니다.
조정 전
네 바퀴 토우 · mm
조정 후
네 바퀴 토우 · mm
토우 방향과 차이를 전후 같은 배율로 확대했습니다. 초록은 장비의 토우 참고 범위 안, 빨강은 범위 밖입니다. 캠버는 아래 표에서 따로 비교합니다.
| 위치 | 토우 전(mm) | 후(mm) | 캠버 전(°) | 후(°) |
|---|---|---|---|---|
| 앞 왼쪽 | 0.2 | 0.6 | -0.87 | -1.04 |
| 앞 오른쪽 | 2.2 | 0.6 | -1.28 | -1.17 |
| 뒤 왼쪽 | 4.8 | 2.1 | -1.47 | -1.51 |
| 뒤 오른쪽 | 3.7 | 2.2 | -1.25 | -1.54 |
캐스터 좌/우: 7.24° / 7.22° → 6.99° / 7.17°. 스러스트각: 0.05° → 0.00°.
04 / NHC MOTORS
타이어 힘 편차는 따로 측정했습니다

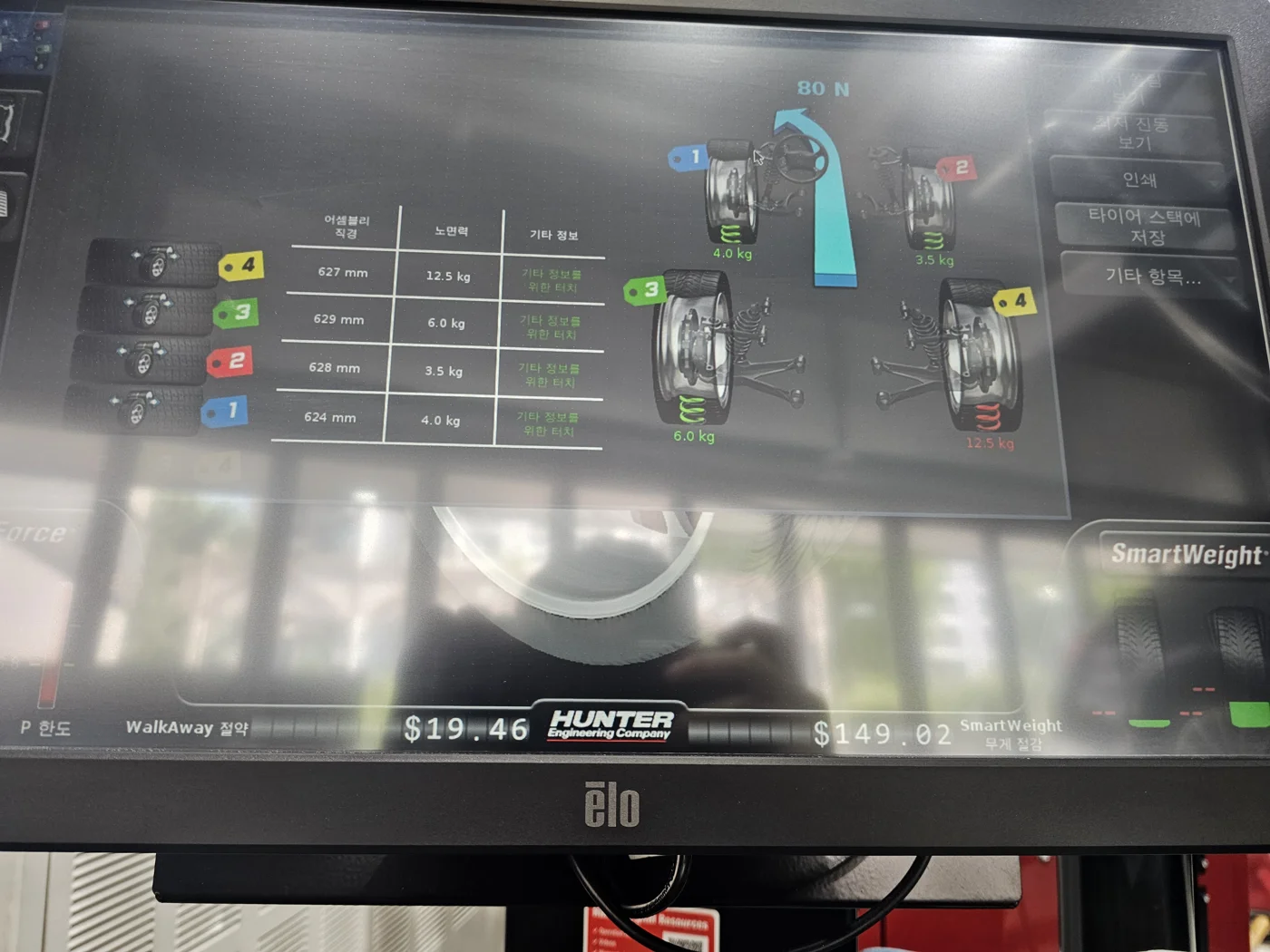

로드포스 기록에는 측정 번호 1~4번이 각각 4.0·3.5·6.0·12.5kg로 표시돼 있습니다. 이 중 12.5kg는 장비에서 빨간색으로 표시된 값입니다.
타이어 배치를 검토하는 화면과 얼라인먼트 결과는 서로 다른 점검입니다. 각도가 맞았다는 이유로 타이어 상태까지 모두 좋다고 볼 수는 없습니다.
05 / NHC MOTORS
마지막은 조향각 센서 보정까지

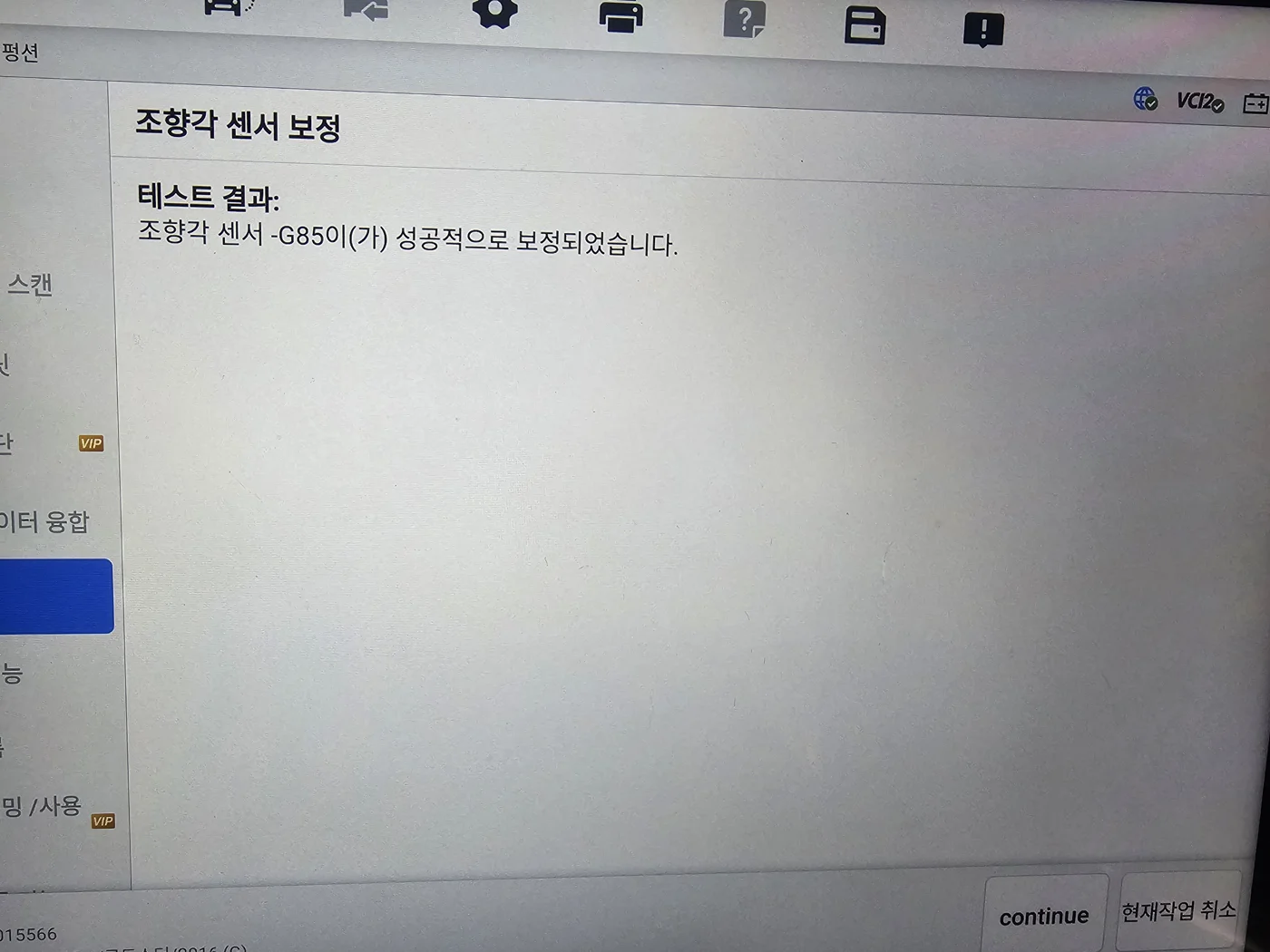

진단기로 G85 조향각 센서를 보정했고, 성공 결과를 확인했습니다. 바퀴의 기계적인 위치를 조정한 뒤 센서 기준도 함께 정리한 작업입니다.
핸들 중심이 달라졌는지, 특정 속도에서 떨리는지, 타이어가 한쪽으로 닳는지에 따라 살펴볼 곳이 달라집니다. 예약할 때 느끼신 변화를 알려주시면 필요한 점검부터 잡아드리겠습니다.
실제 작업 과정
이번 작업 중 촬영한 영상 일부입니다.
공차체결, 실제 작업 영상으로 보기
아우디 S6 작업을 통해 공차체결을 설명한 NHC 영상입니다.
공차체결 정확하게 · 유튜브에서 보기 →자주 묻는 질문
핸들 문제인데 뒤 바퀴도 봐야 하나요?
뒤 토우도 차량이 나아가는 방향에 관여합니다. 이 TT는 뒤 왼쪽 토우가 참고 범위 밖이어서 앞뒤를 함께 조정했습니다.
로드포스와 얼라인먼트는 같은 검사인가요?
로드포스는 롤러 하중을 받은 타이어·휠의 힘 편차를, 얼라인먼트는 차량의 바퀴 각도를 확인합니다.
TT의 조향 감각, 네 바퀴부터 확인합니다
핸들 중심이나 코너를 돌 때의 느낌이 달라졌다면 어느 상황에서 차이가 나는지 알려주세요. 앞뒤 얼라인먼트와 타이어 상태를 살피고, 작업에 따라 조향각 보정이 필요한지도 확인하겠습니다.
작업 범위와 비용은 차량 상태를 확인한 뒤 안내드리고, 동의하신 후 진행합니다.
