BMW 530i 구동축 부트·씰 교환과 얼라인먼트, 토우 합계만 보면 놓치는 것

2019년식 BMW 530i의 구동축 부트·씰과 오일류를 정비했습니다. 뒤 토우 합계는 조정 전후 모두 3.4mm였지만, 좌우 값은 0.1·3.3mm에서 1.7·1.7mm로 달라졌습니다.

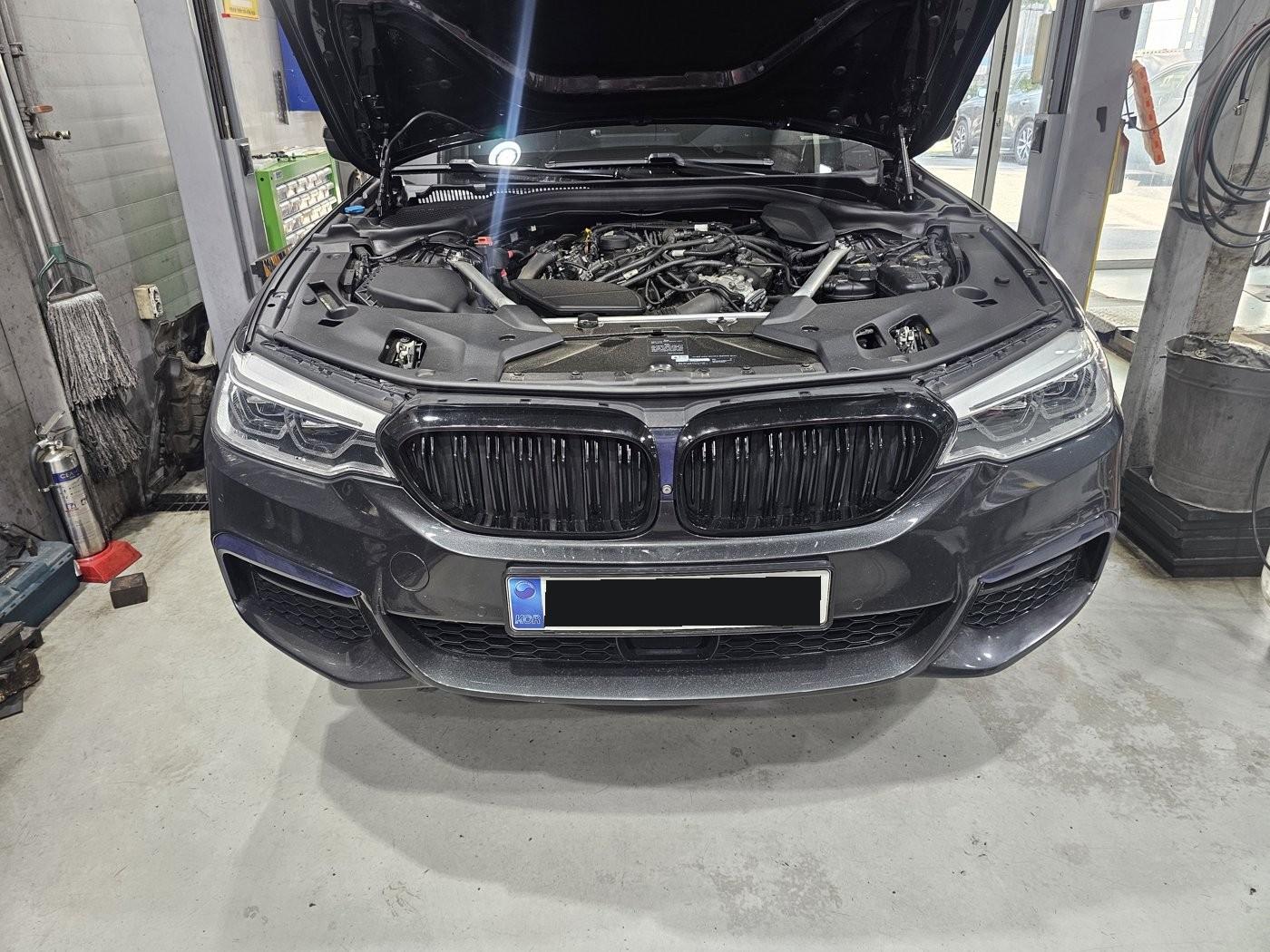

2019년식 BMW 530i

얼라인먼트 결과에서 합계가 정상이라면, 좌우 바퀴도 모두 잘 맞는 걸까요? 이번 BMW 530i는 뒤 토우 합계가 정상 범위였지만 왼쪽 0.1mm, 오른쪽 3.3mm로 차이가 컸습니다.

이번에는 엔진오일과 필터, 앞 구동축 부트·씰을 정비한 뒤 네 바퀴 얼라인먼트를 조정했습니다.

01 / NHC MOTORS

엔진오일·필터와 에어크리너를 교환했습니다

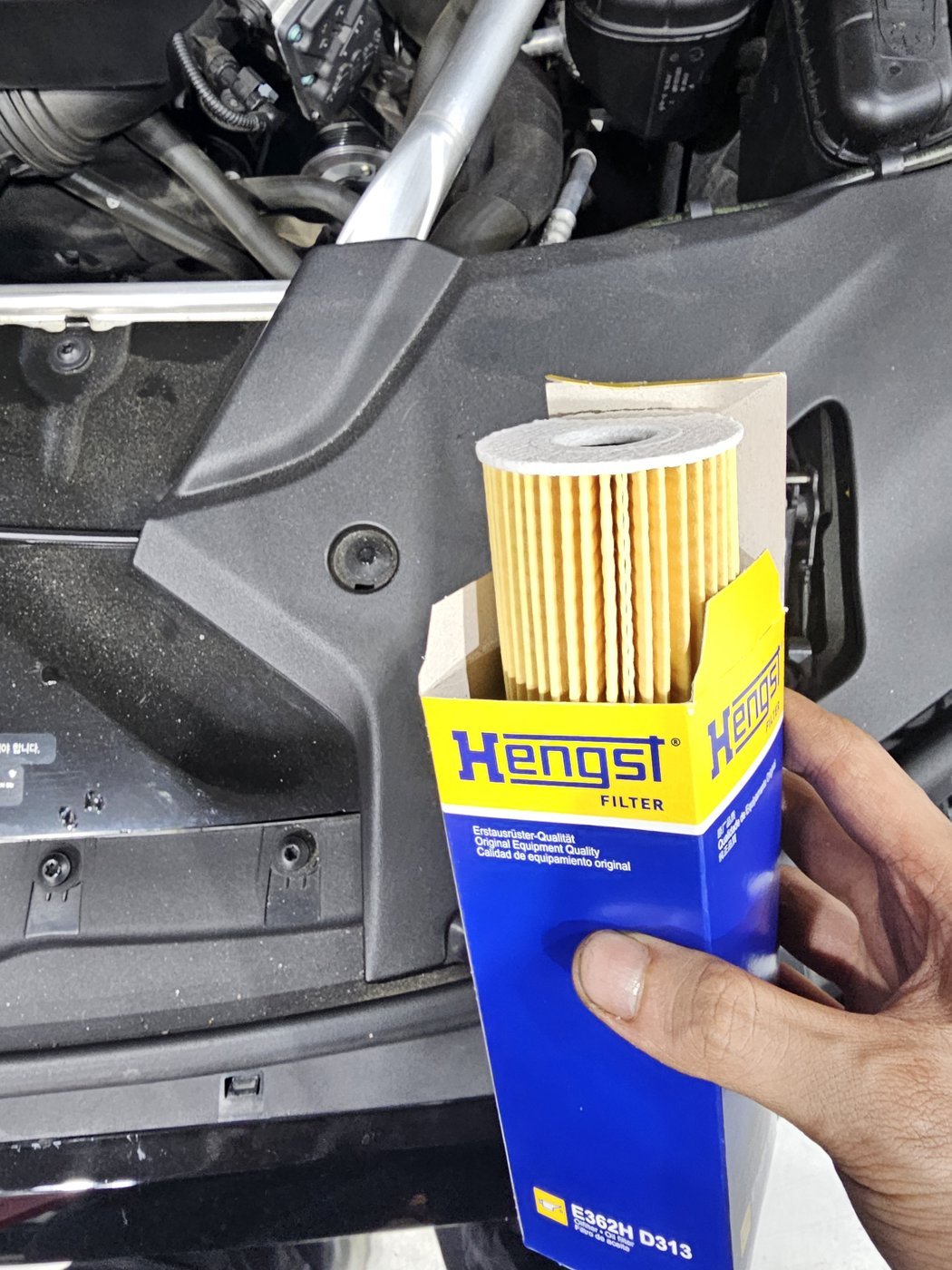

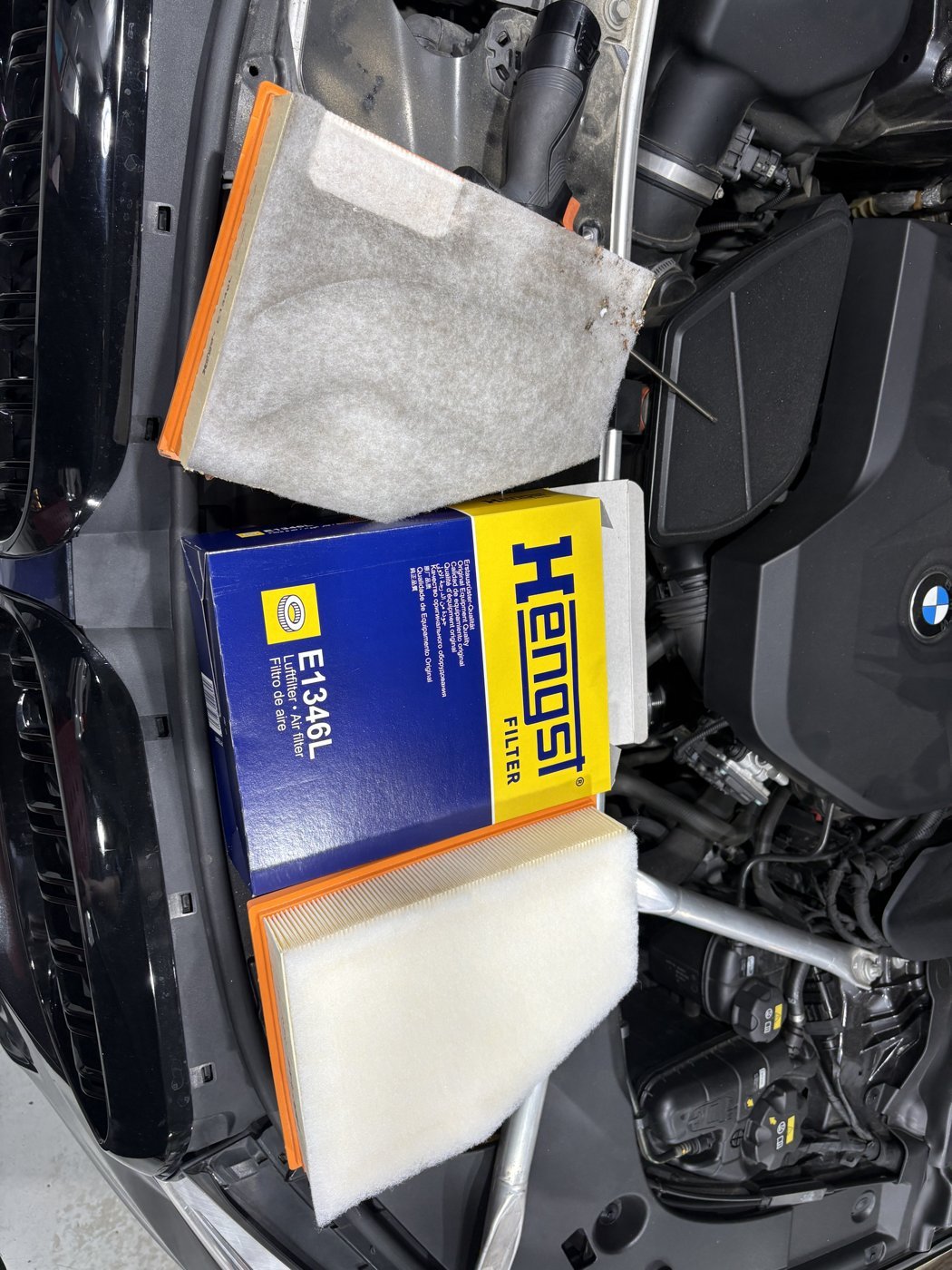

엔진오일과 오일필터, 에어크리너를 교환하고 BG MOA를 넣었습니다. 오일을 거르는 필터와 엔진으로 들어가는 공기를 거르는 필터는 역할이 다릅니다. 이번에는 두 필터를 함께 교환했습니다.

02 / NHC MOTORS

앞 구동축 부트와 씰을 교환했습니다

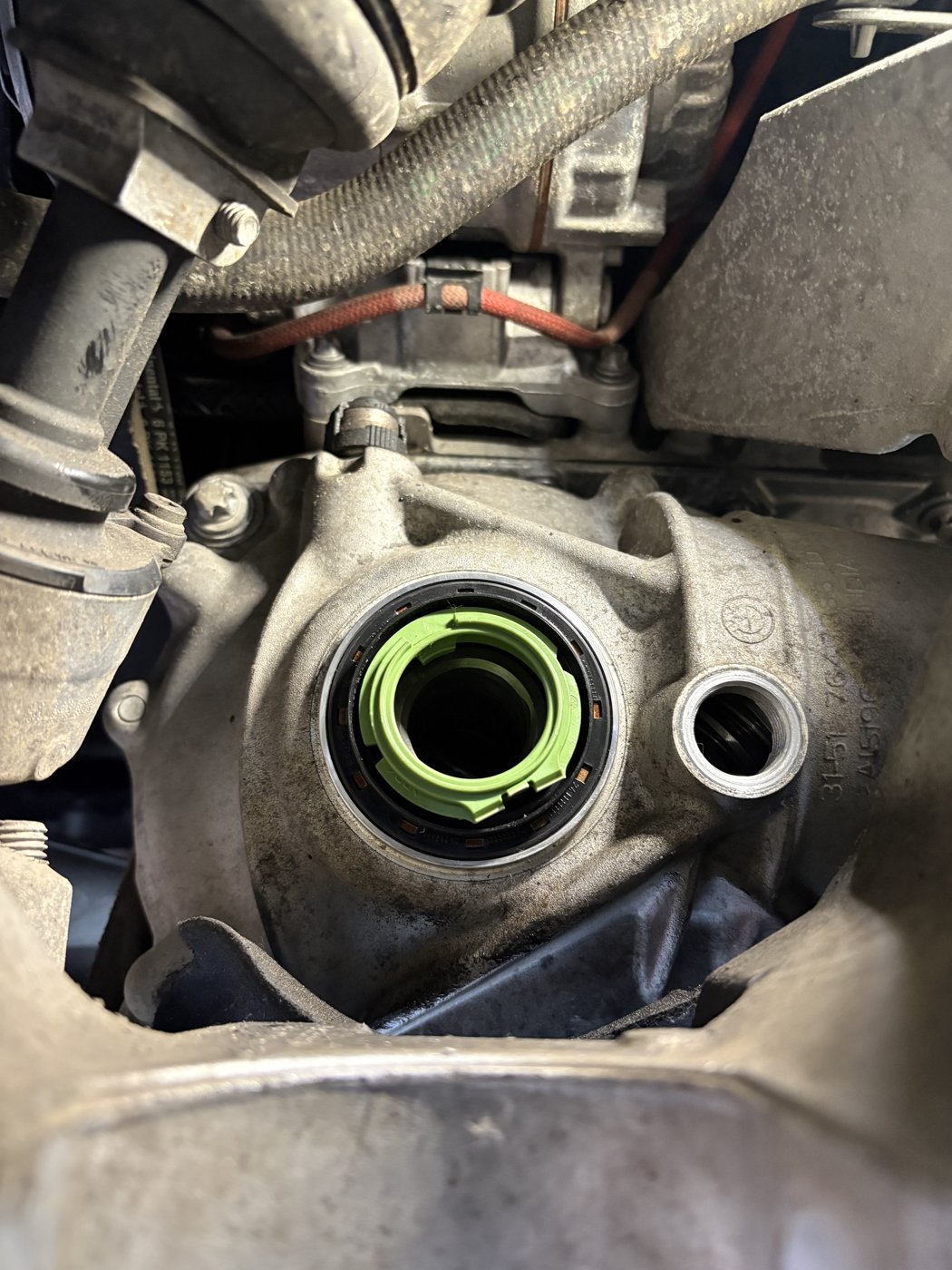

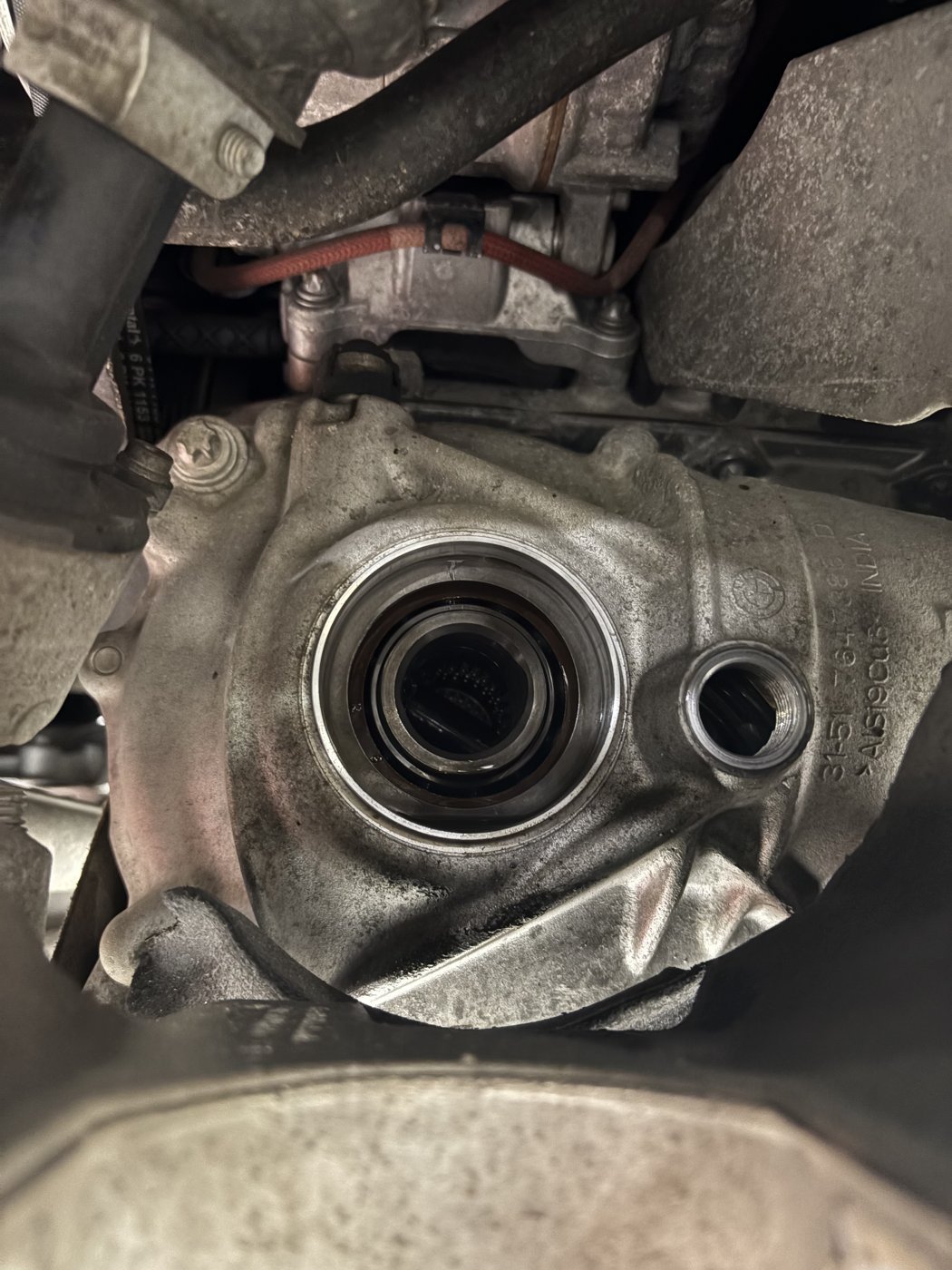

앞 구동축 좌우 외측 부트와 하우징 씰을 교환했습니다. 부트는 등속 조인트를 감싼 고무 덮개입니다. 안쪽 그리스를 유지하고 물이나 이물질이 들어오는 것을 막습니다. 씰은 축이 하우징으로 들어가는 부위를 밀봉합니다.

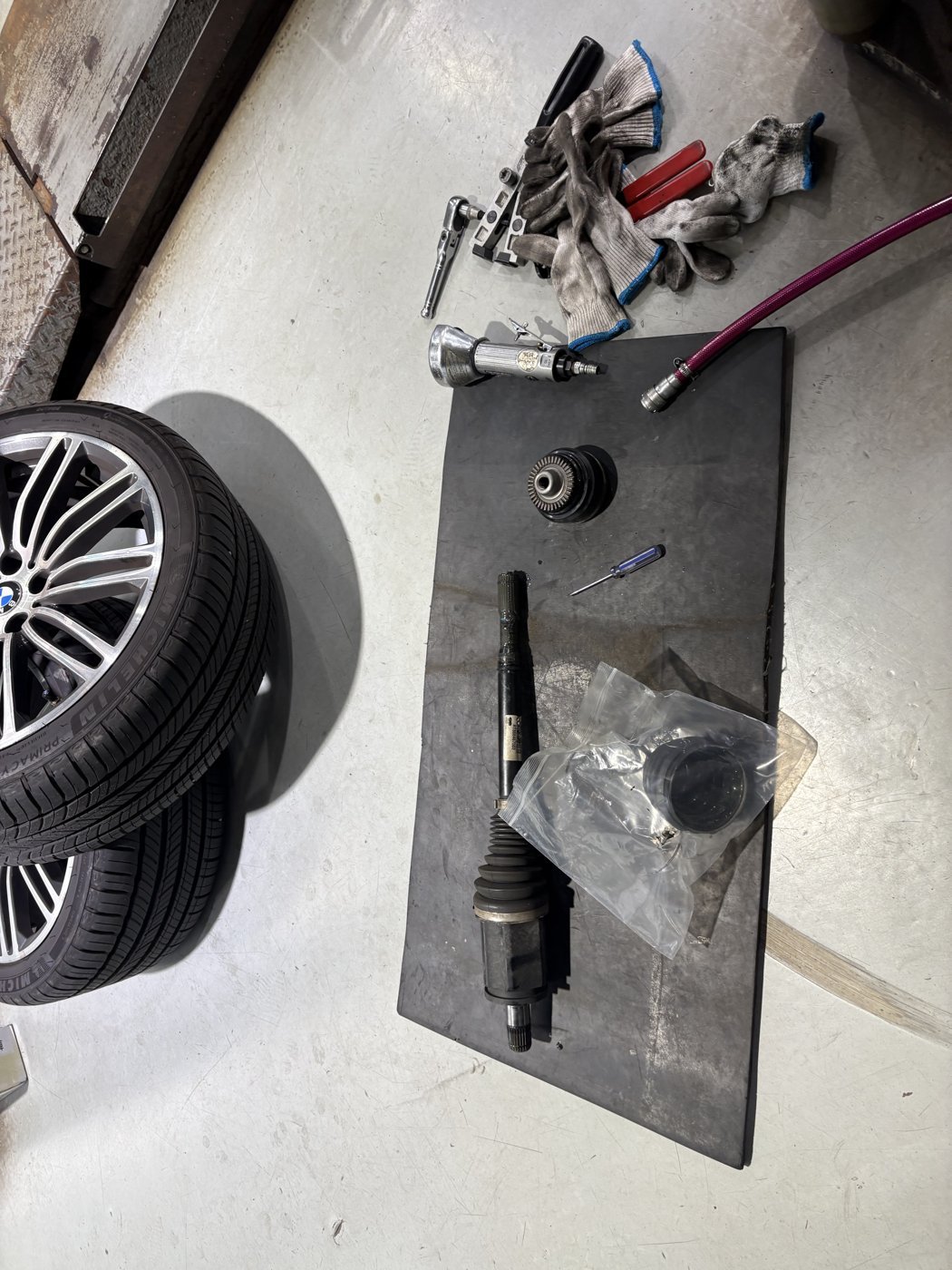

구동축을 분리해 작업하고 주변을 세척했습니다. 앞 디퍼런셜 오일은 모터렉스 75W/90으로 교환했습니다. 부트나 씰을 손볼 때에는 주변에 묻은 오일과 그리스도 정리해야 이후 상태를 확인하기 좋습니다.

03 / NHC MOTORS

뒤 토우 합계는 정상, 좌우는 서로 달랐습니다

조정 전 뒤 토우는 왼쪽 0.1mm, 오른쪽 3.3mm였습니다. 합계 3.4mm는 장비에서 정상 범위로 표시됐지만, 개별 토우는 양쪽 모두 범위를 벗어났습니다. 화면의 개별 뒤 토우 기준은 1.3~2.1mm였습니다.

좌우를 각각 1.7mm로 맞췄습니다. 합계는 같은 3.4mm이고, 뒤 스러스트각은 −0.12°에서 0.00°로 바뀌었습니다. 합계만 확인하면 이렇게 좌우가 다르게 맞아 있는 상태를 놓칠 수 있습니다.

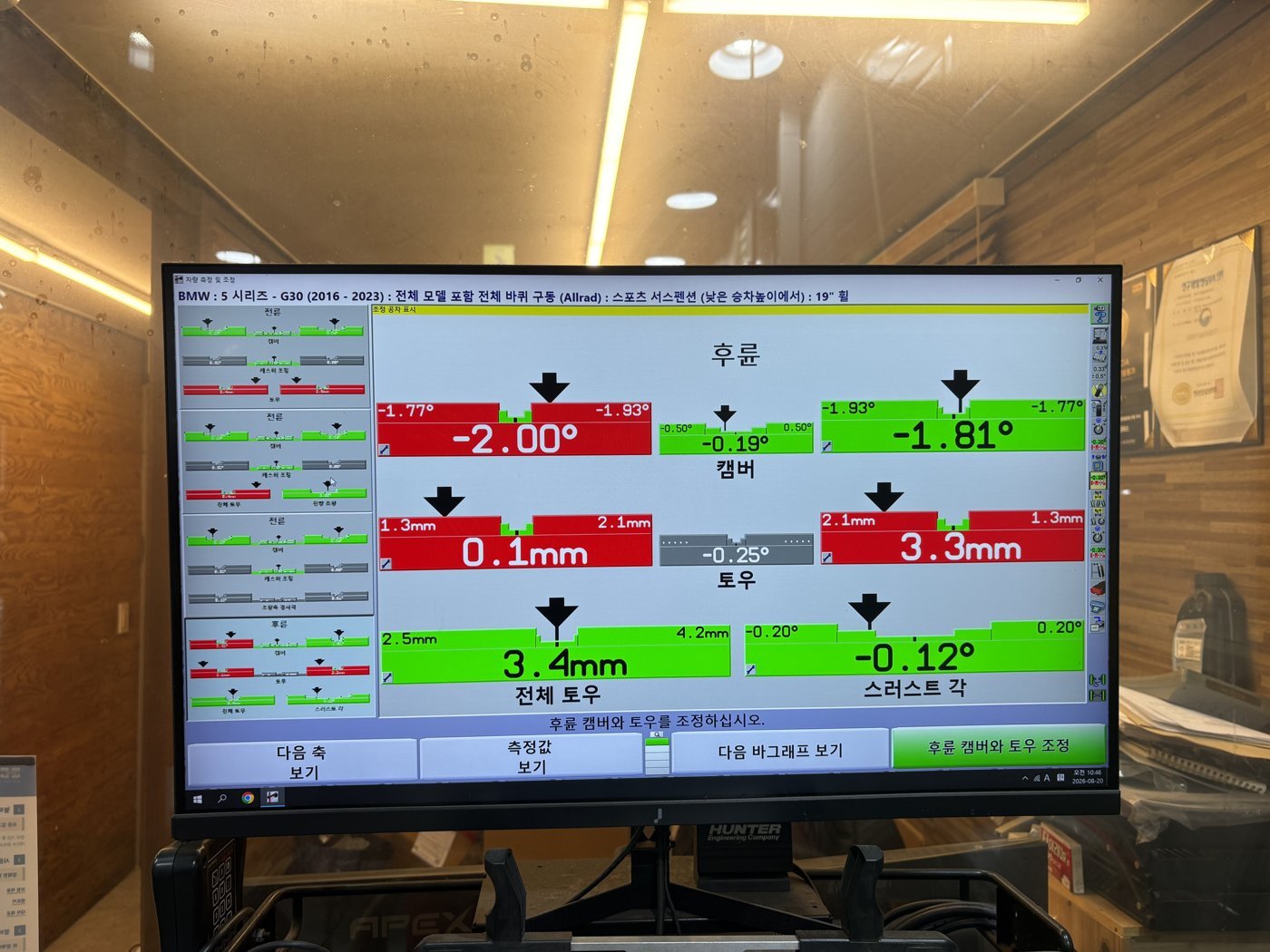

조정 전 뒤 토우 왼쪽 0.1mm·오른쪽 3.3mm, 합계 3.4mm, 스러스트각 −0.12°.

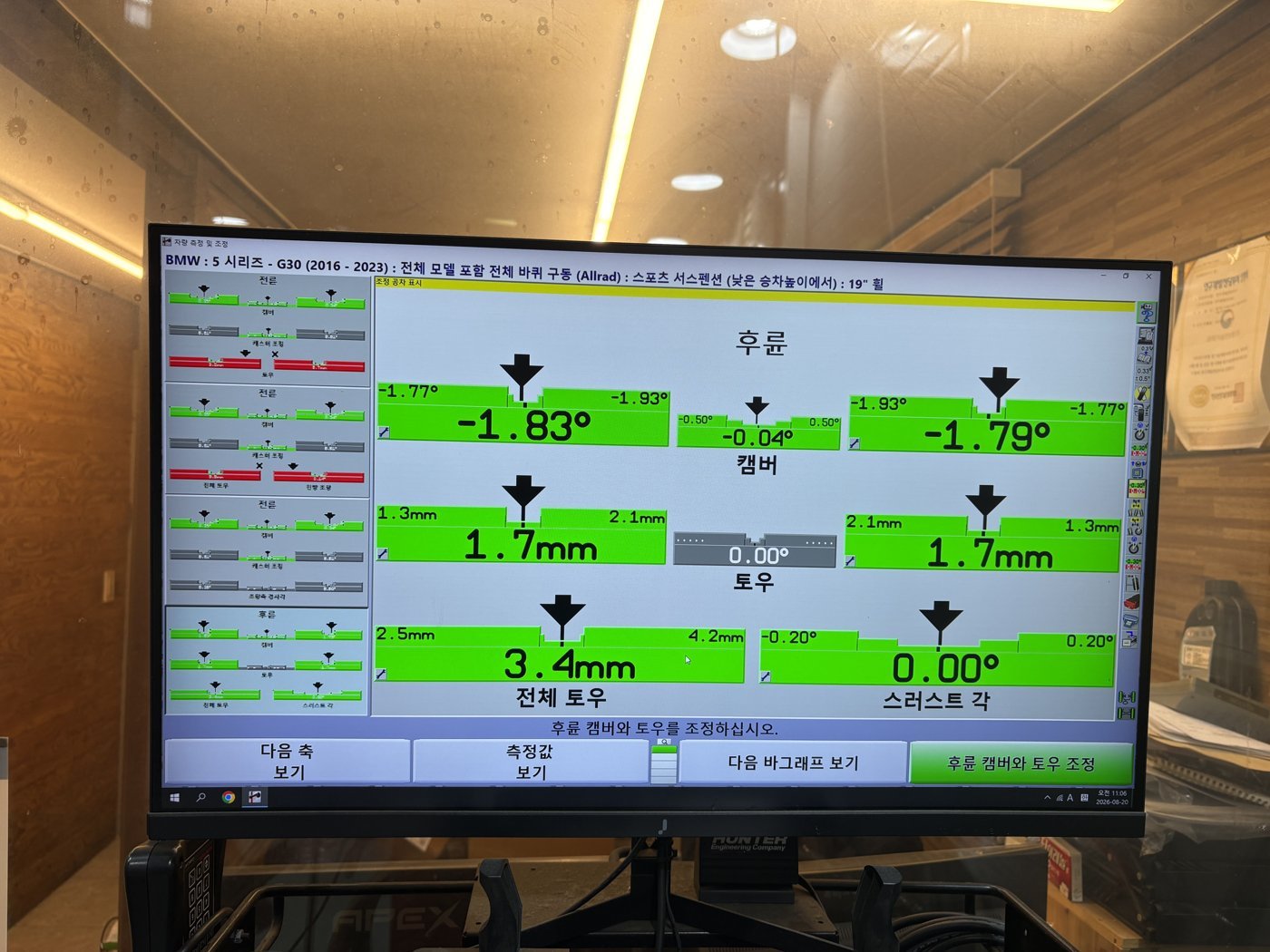

조정 후 뒤 토우 좌우 1.7mm, 합계 3.4mm, 스러스트각 0.00°.

04 / NHC MOTORS

뒤를 맞춘 뒤 앞 토우도 조정했습니다

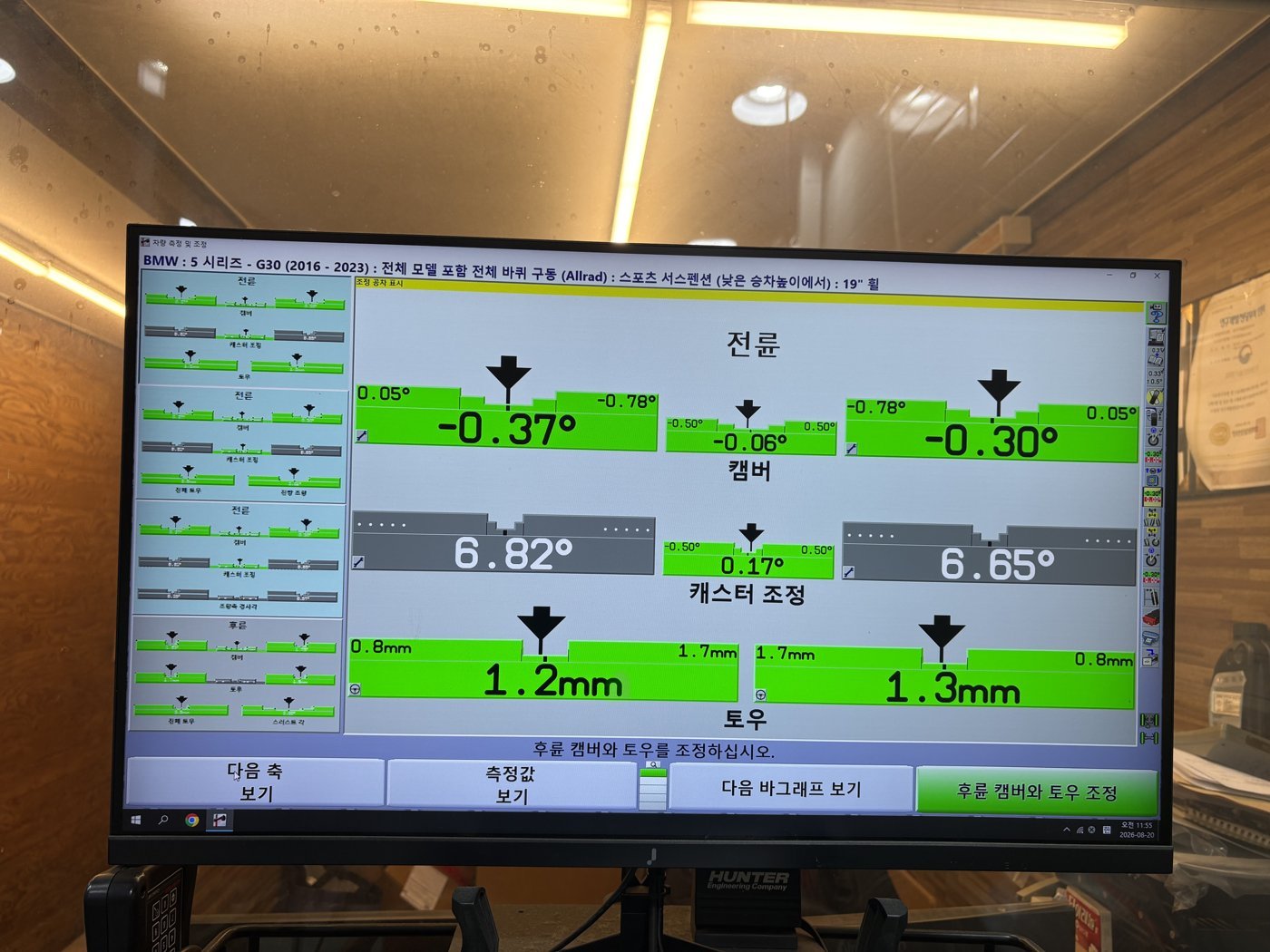

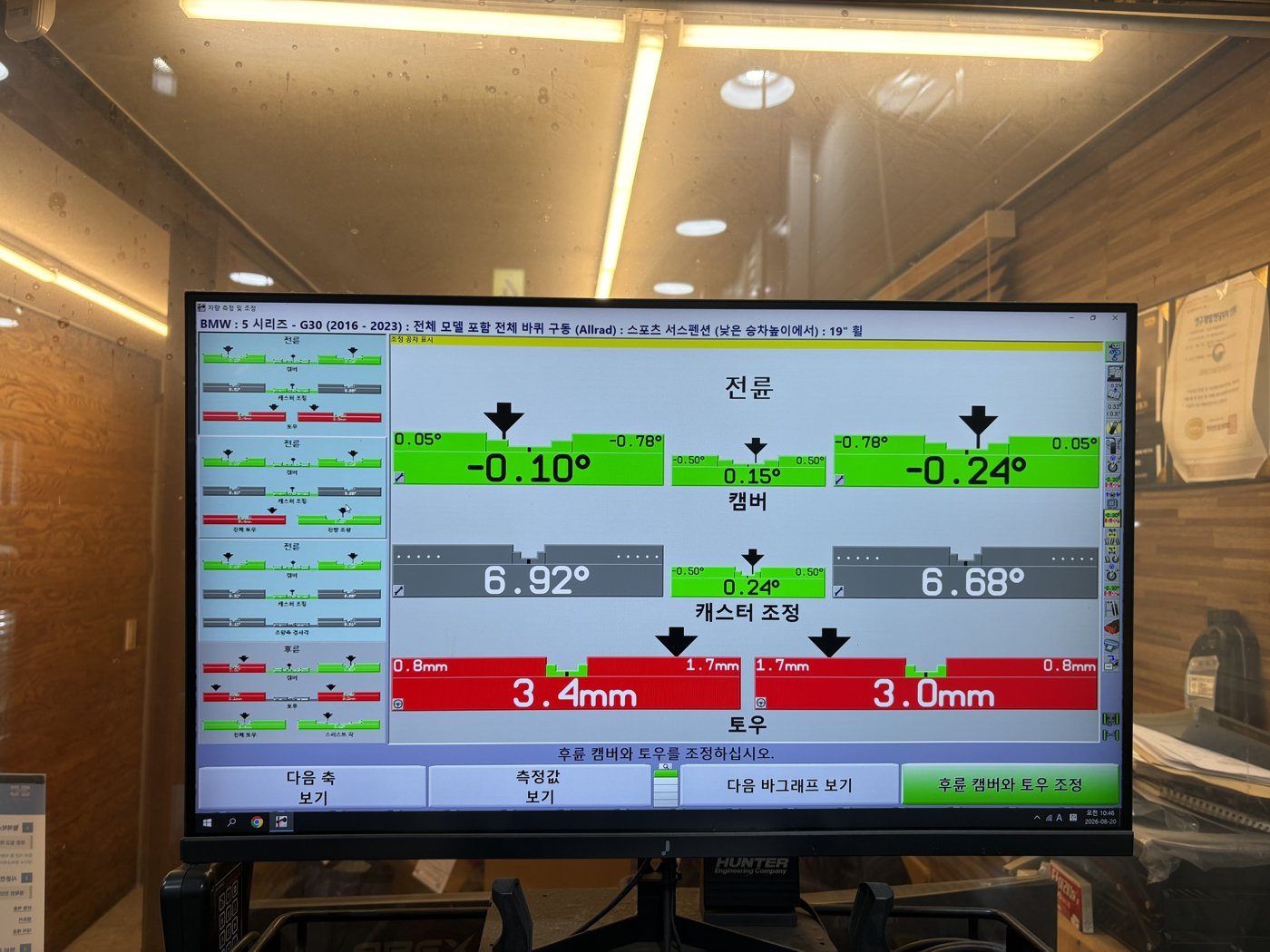

뒤쪽을 조정한 다음 앞 토우도 맞췄습니다. 왼쪽 3.4mm·오른쪽 3.0mm에서 각각 1.2mm·1.3mm로 조정했습니다. 조정 뒤 두 값 모두 화면의 기준 범위 안에 들어왔습니다.

하체와 구동부를 분리해 정비했다면 조립 후 바퀴 정렬도 확인해야 합니다. 부품을 바꾸는 작업과 바퀴가 향하는 방향을 맞추는 작업을 함께 챙겨야 합니다.

뒤 토우 합계보다 좌우 차이를 봐야 하는 이유

조정 전

조정 후

차량 위에서 본 바퀴 위치와 토우 측정값(mm)

위치	조정 전	조정 후
앞 왼쪽	3.4 mm	1.2 mm
앞 오른쪽	3.0 mm	1.3 mm
뒤 왼쪽	0.1 mm	1.7 mm
뒤 오른쪽	3.3 mm	1.7 mm

앞 좌우 차이0.4 → 0.1 mm

뒤 좌우 차이3.2 → 0.0 mm

뒤 스러스트각 −0.12° → 0.00°

뒤 토우 합계는 조정 전후 모두 3.4 mm였습니다. 하지만 좌우 차이는 3.2 mm에서 0.0 mm로 줄었습니다. 조정 전 스러스트각 −0.12°도 장비 화면에서는 녹색이었습니다. 합계가 정상 범위여도 바퀴별 수치를 살펴봐야 하는 이유입니다.

자주 묻는 질문

뒤 토우 합계가 같다면 조정한 의미가 있나요?

있습니다. 이번 차량은 0.1/3.3mm에서 1.7/1.7mm로 맞춰 합계 3.4mm를 유지하면서 좌우 바퀴의 방향을 바꿨고, 스러스트각도 −0.12°에서 0.00°가 됐습니다. 합계만 보면 이 차이를 놓칠 수 있습니다.

부트와 씰을 바꾸면 구동축도 새것으로 바꾼 건가요?

부트와 씰은 구동축 전체와 다른 부품입니다. 부트는 조인트를 감싸는 고무 덮개이고, 씰은 축 둘레를 밀봉합니다. 이번 작업에서는 좌우 외측 부트와 하우징 씰을 교환했습니다.

왜 뒤 토우를 먼저 조정하나요?

뒤축이 향하는 방향을 확인한 뒤 앞바퀴를 맞추기 위해서입니다. 이번 차량도 뒤 토우를 조정하고 앞 토우를 맞췄습니다.
