BMW 1시리즈 디퍼런셜 수리 사례
누유 수리 후 발생한 굉음
중고로 구입한 BMW 1시리즈 F20, 디퍼런셜에서 오일이 새 보증 수리를 받았다고 합니다. 그런데 수리를 받고 나서부터 큰 소리가 났다고 하셨습니다. 다시 문의해도 해결되지 않아 군산에서 수원까지 차를 가져오셨습니다.
분해해 보니 내부 유격이 컸고 베어링에도 손상이 있었습니다. 손상된 베어링을 교체하고 다시 조립한 뒤 시운전하자, 입고 때 나던 소음은 사라졌습니다.
페달을 놓을 때 커지는 소음
가속 페달을 놓으면 소리가 더 커졌습니다. 고객은 오는 길에도 소음이 점점 심해졌다고 하셨습니다.
누유 수리 뒤 생긴 소음이라, 먼저 손댔던 부위부터 살폈습니다.
작업 전 소음 진단

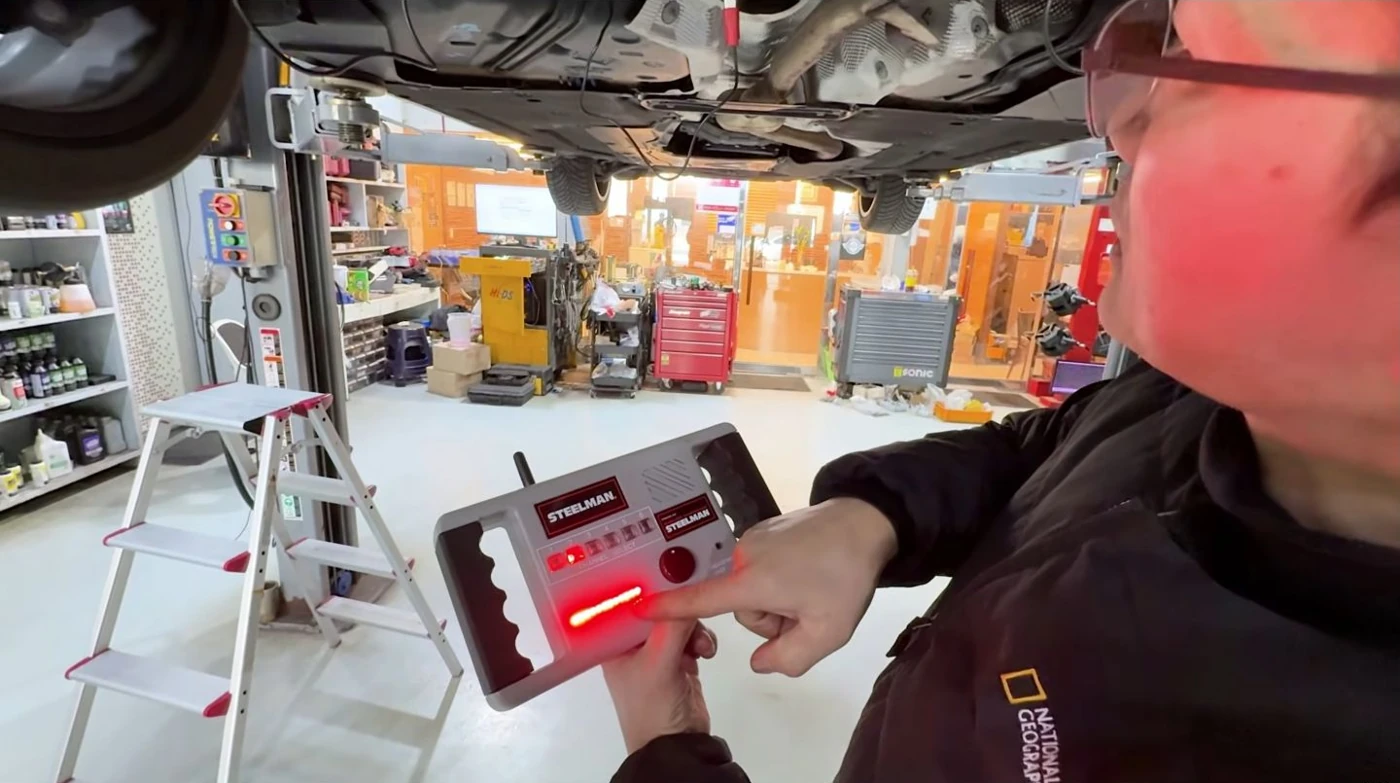

리프트에서 차량을 구동하며 청진 장비를 댔습니다. 액슬 쪽보다 피니언 쪽에서 큰 소음이 났습니다.
가속 페달을 밟았다 놓으며 소리 변화를 다시 들었습니다. 주행 중처럼 페달을 놓았을 때 소리가 더 심해졌습니다. 이 상태를 기록한 뒤 디퍼런셜을 탈거했습니다.
“실제로 주행할 때 악셀 놓으면 소리가 더 났거든요.”
김종태 대표 · 작업 영상 0:41–0:42

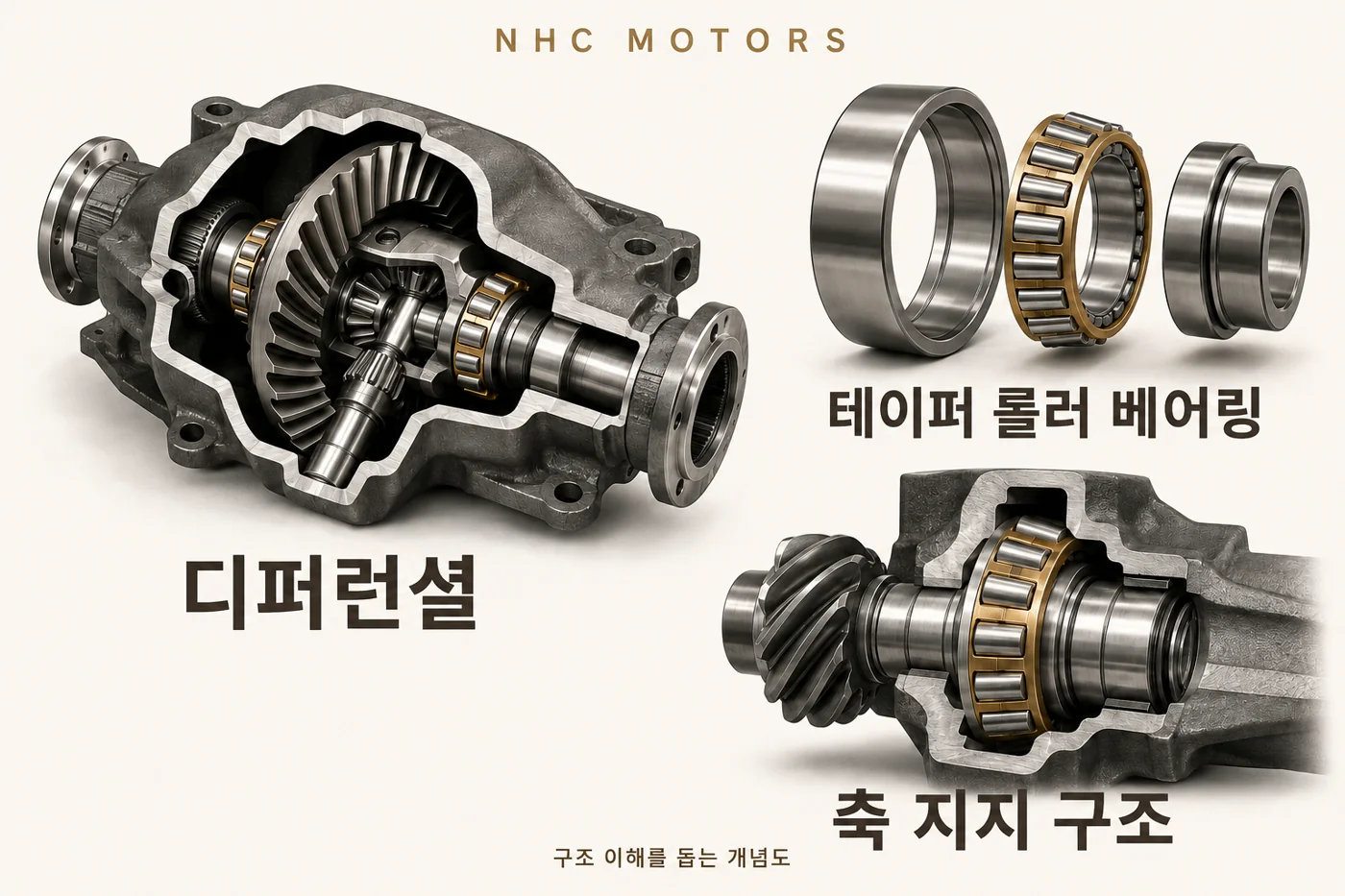

구조 이해를 돕는 3D 개념도
디퍼런셜과 베어링의 구조
분해 상태와 원인 판단

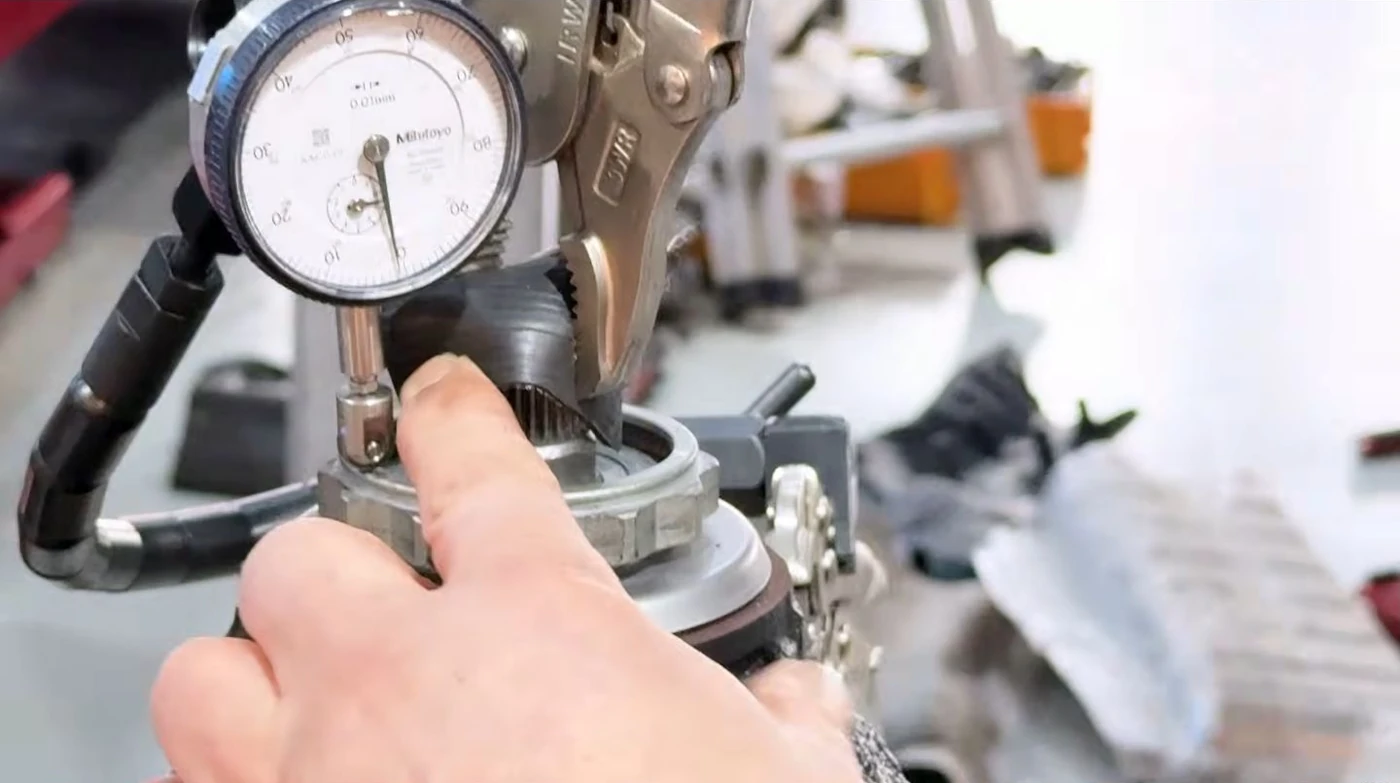

분해 중 드러난 유격
분해 중 부품이 크게 들썩였습니다. 베어링 접촉면은 일부가 뿌옇게 변해 있었고, 한 줄로 집중된 자국도 보였습니다.
“지금 되게 심하게 들썩거든.”
김종태 대표 · 작업 영상 3:35

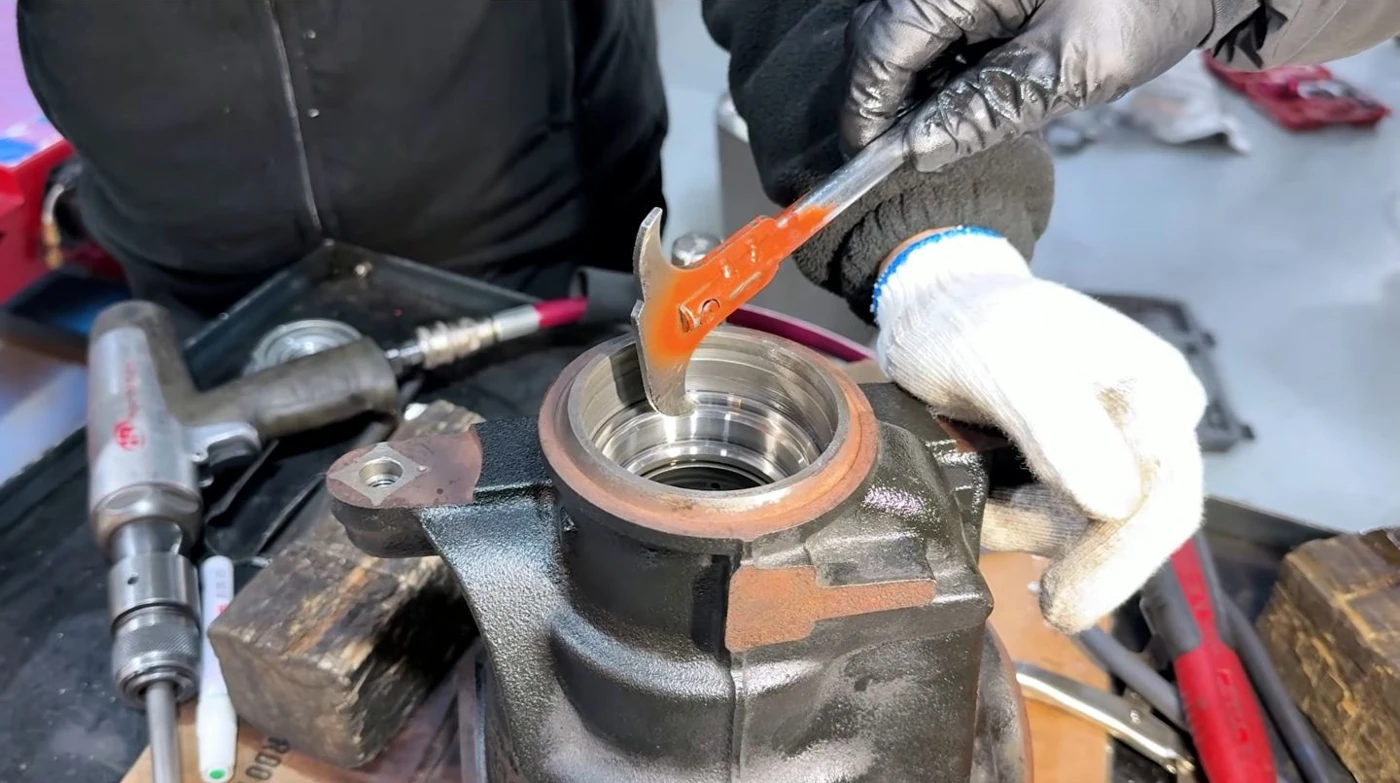

베어링 접촉면과 수리 판단
누유 수리 직후 소음이 생겼고, 분해해 보니 유격이 컸습니다. 베어링 접촉면에도 손상이 있었습니다. 이 세 가지를 근거로 이전 수리 과정에서 조립 상태가 틀어졌을 가능성을 의심했습니다. 이미 베어링이 손상돼 있어 오일만 바꿀 상태가 아니었습니다.
다만 이 사례 자료에는 이전 작업 당시의 프리로드나 백래시 측정값이 없습니다. 어느 조정값이 얼마나 벗어났는지까지 단정할 수는 없습니다. 이번에는 손상된 베어링을 교체하고 다시 조립하는 쪽으로 수리 방향을 잡았습니다.
관련 내용은 수입차 디퍼런셜 고장 가이드에 정리돼 있습니다.
BMW F20 / DIFFERENTIAL INSPECTION
분해 상태와 수리 내용
- 분해 소견큰 유격과 접촉면 손상
부품이 크게 들썩였고, 베어링 접촉면에는 변색과 집중된 자국이 보였습니다.
- 수리 내용손상된 베어링 교체
하우징과 내부 부품을 세척한 뒤 디퍼런셜을 재조립했습니다.
- 작업 후기존 소음 미재현
작업 직후 청진 장비와 도로 시운전으로 점검했습니다.
베어링 교체와 재조립
디퍼런셜은 기존 것을 사용했습니다. 분해한 뒤 손상된 베어링을 교체했습니다.

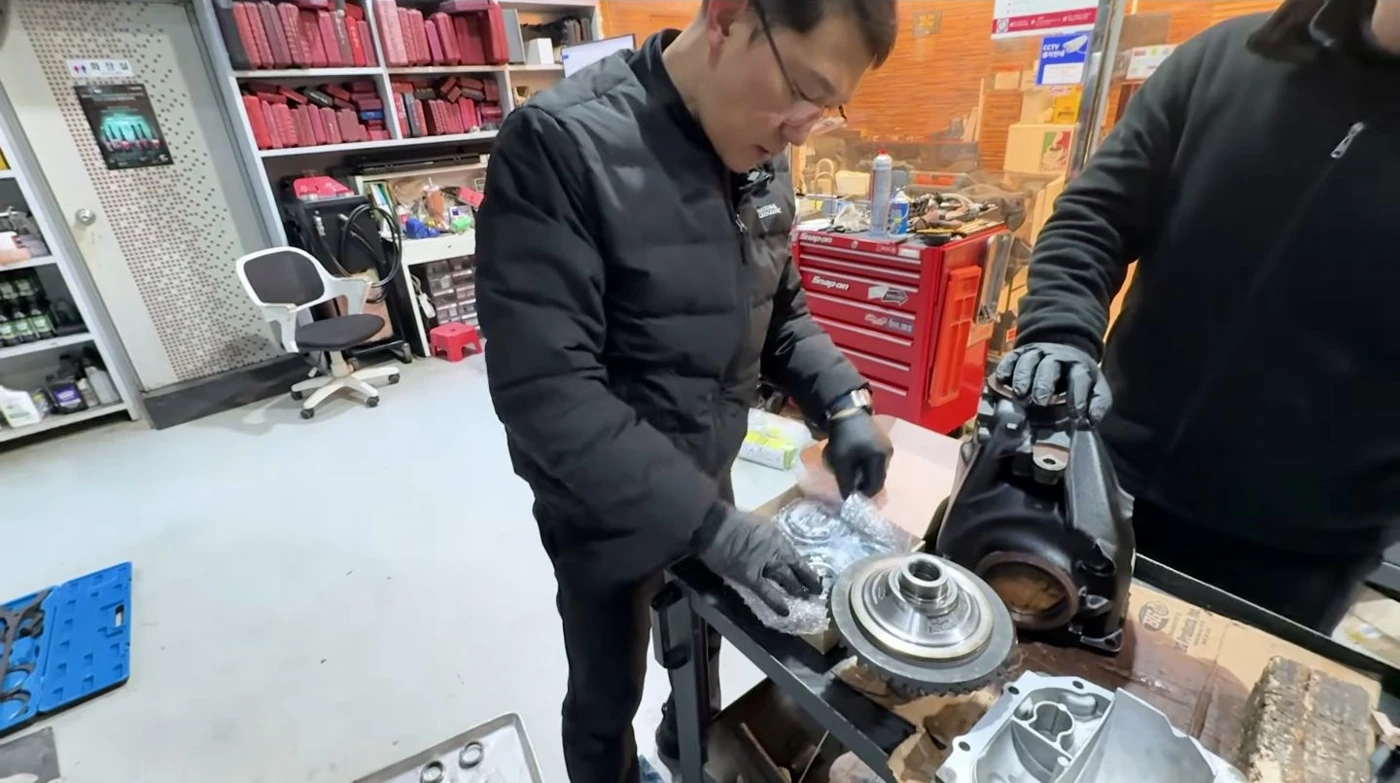

교체할 부품

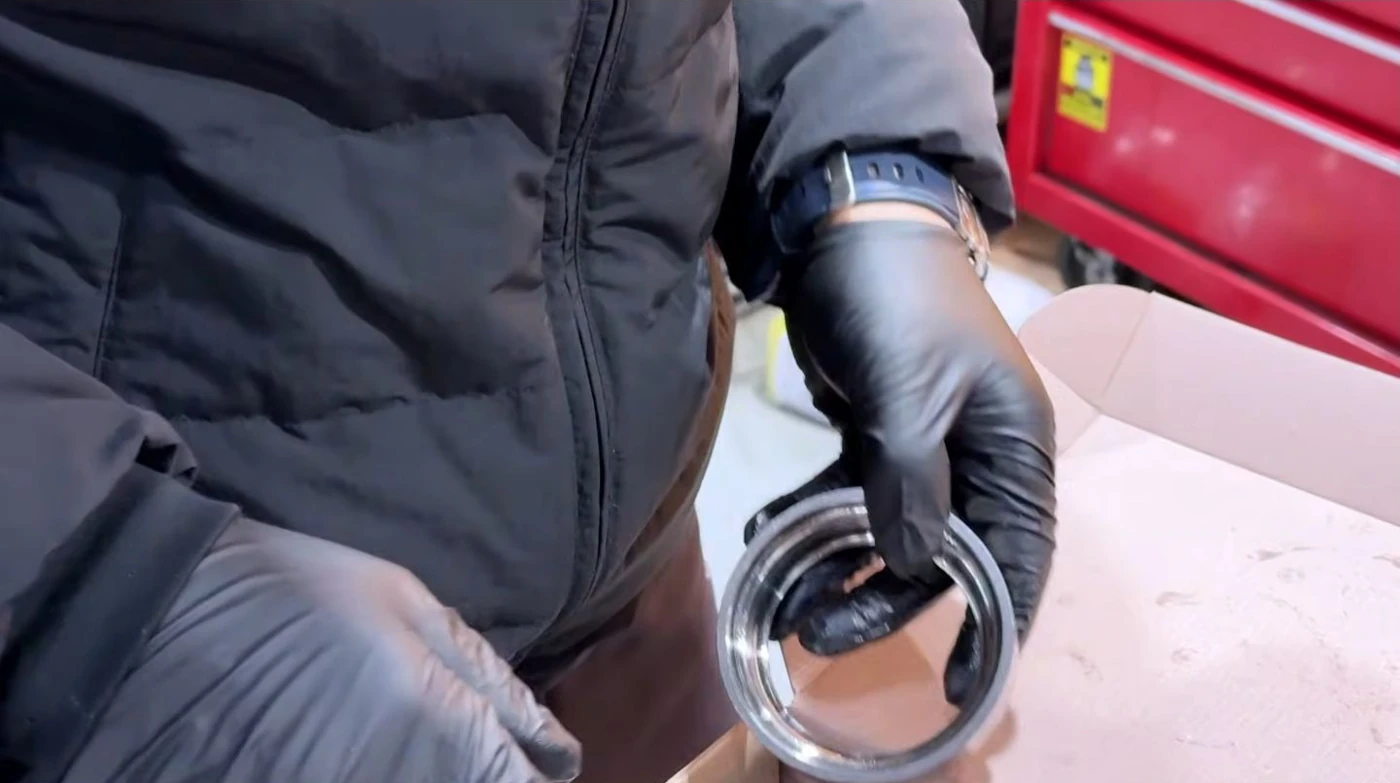

새 부품을 준비하고 조립할 접촉면을 살폈습니다.

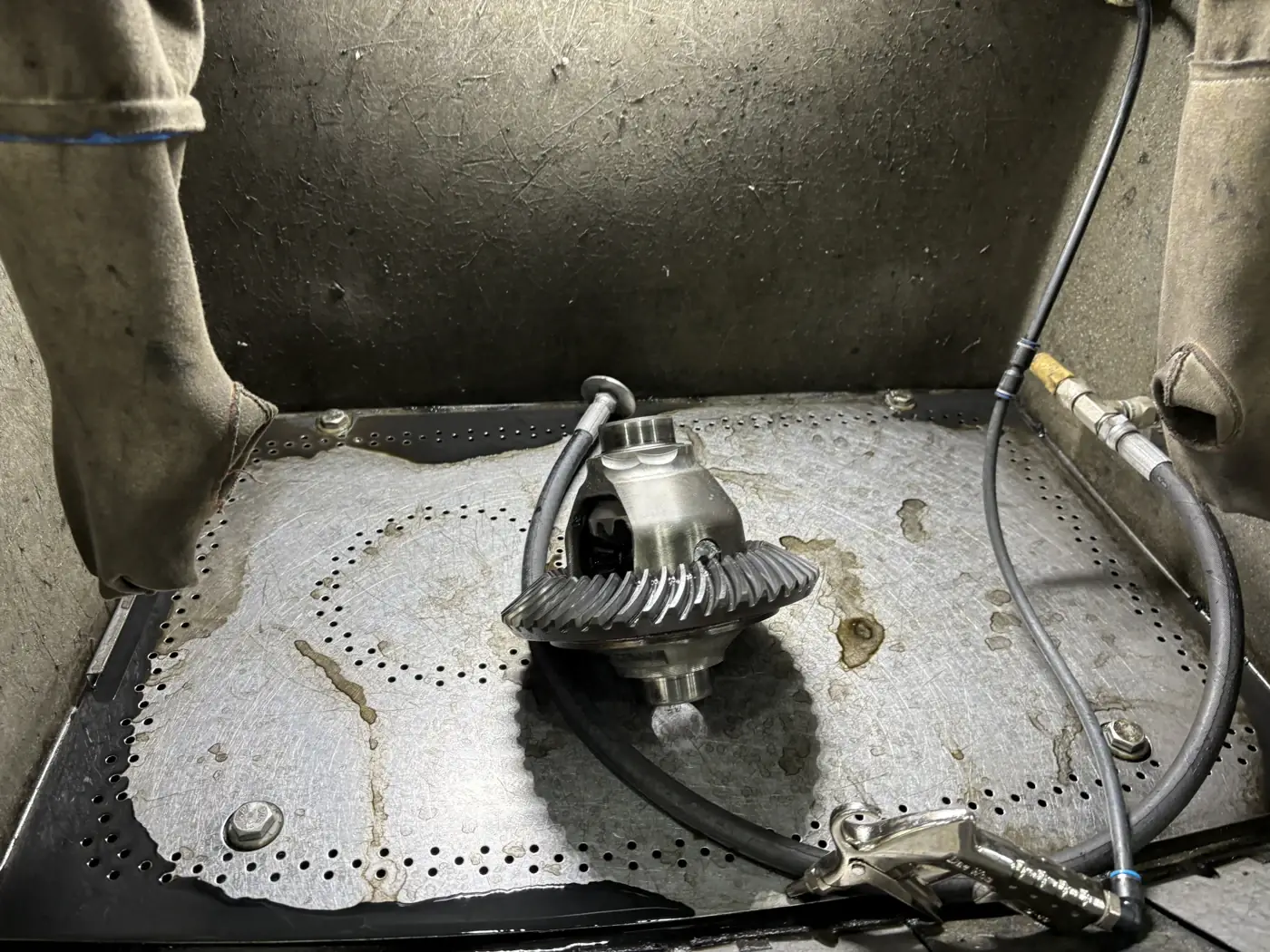

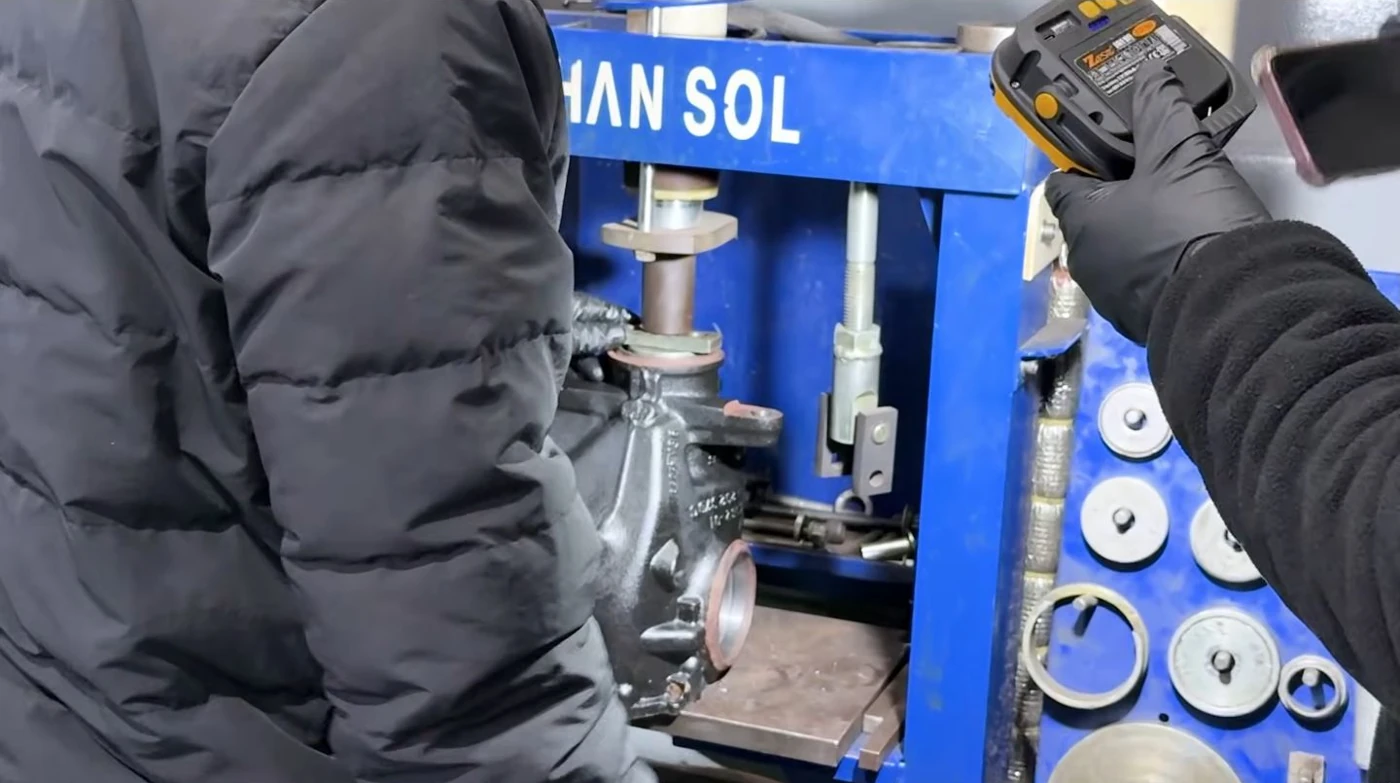

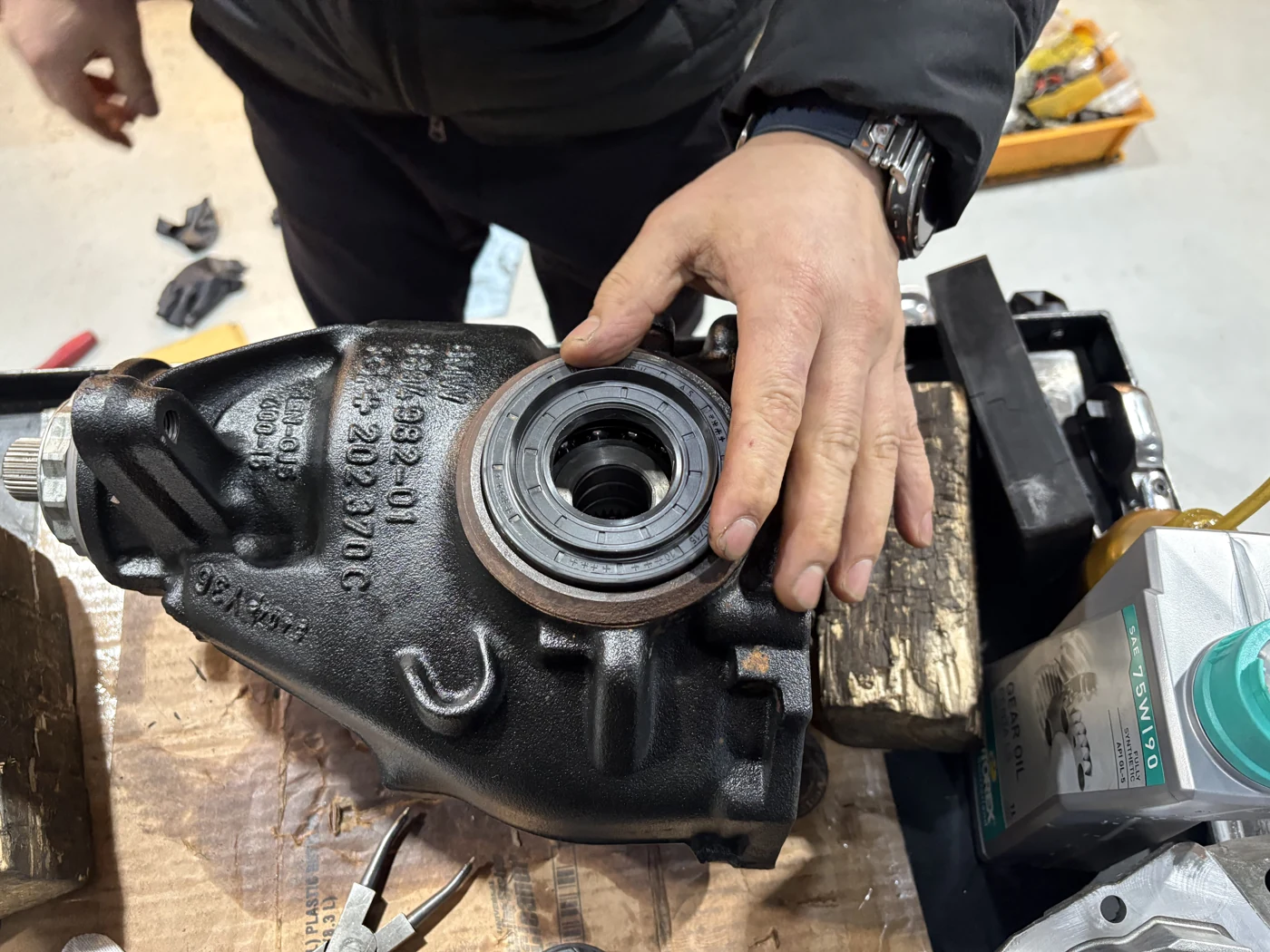

세척과 재조립

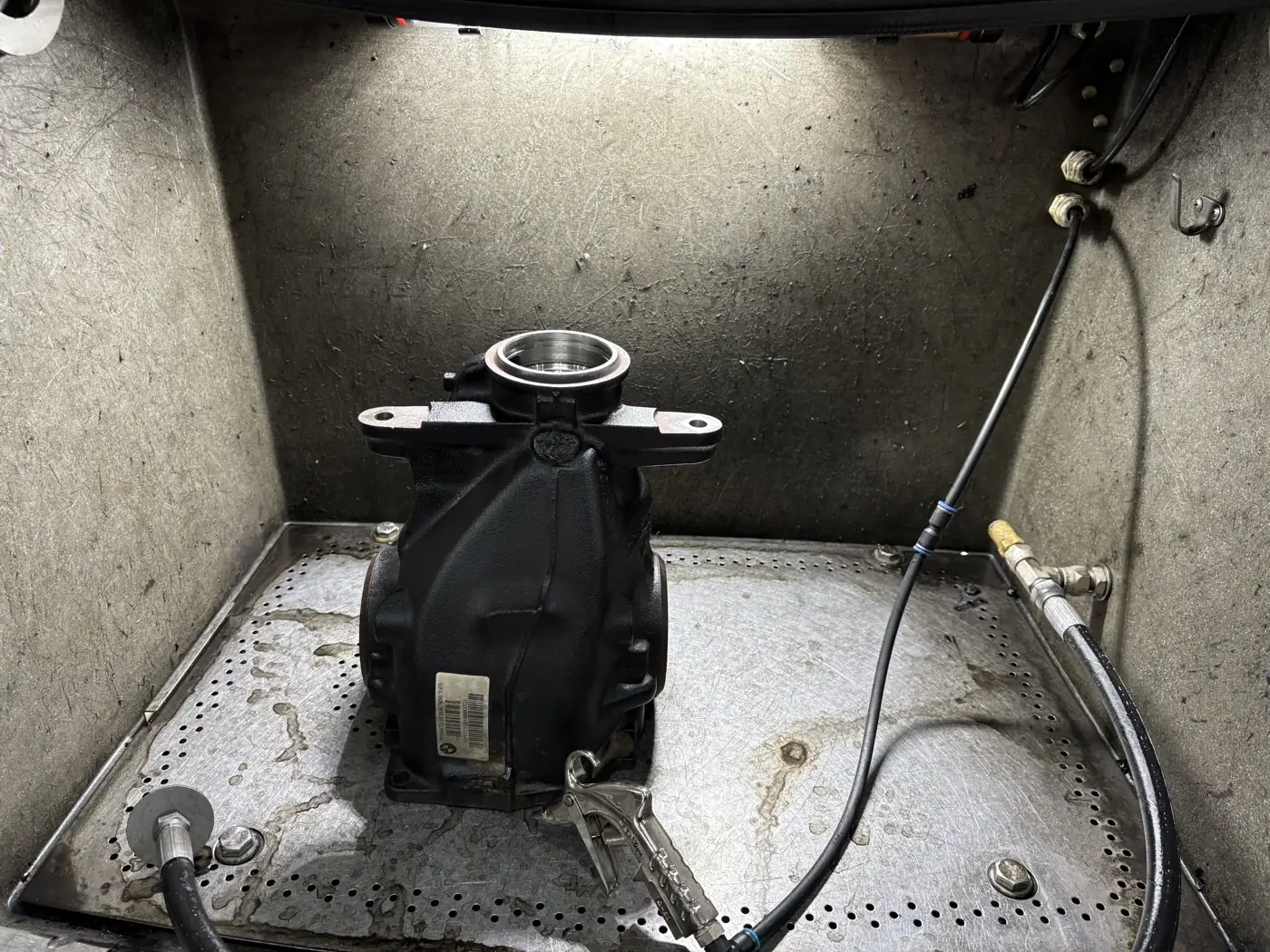

하우징과 내부 부품을 세척한 뒤 재조립했습니다.
조립 후 측정을 마치고 디퍼런셜을 차에 다시 달았습니다. 이제 입고 때처럼 가속했다가 페달을 놓으며 소리를 들어볼 차례였습니다.
얼라인먼트 조정
HUNTER HAWKEYE 3D / BEFORE & AFTER
좌우가 달랐던 토우 → 대칭으로 조정

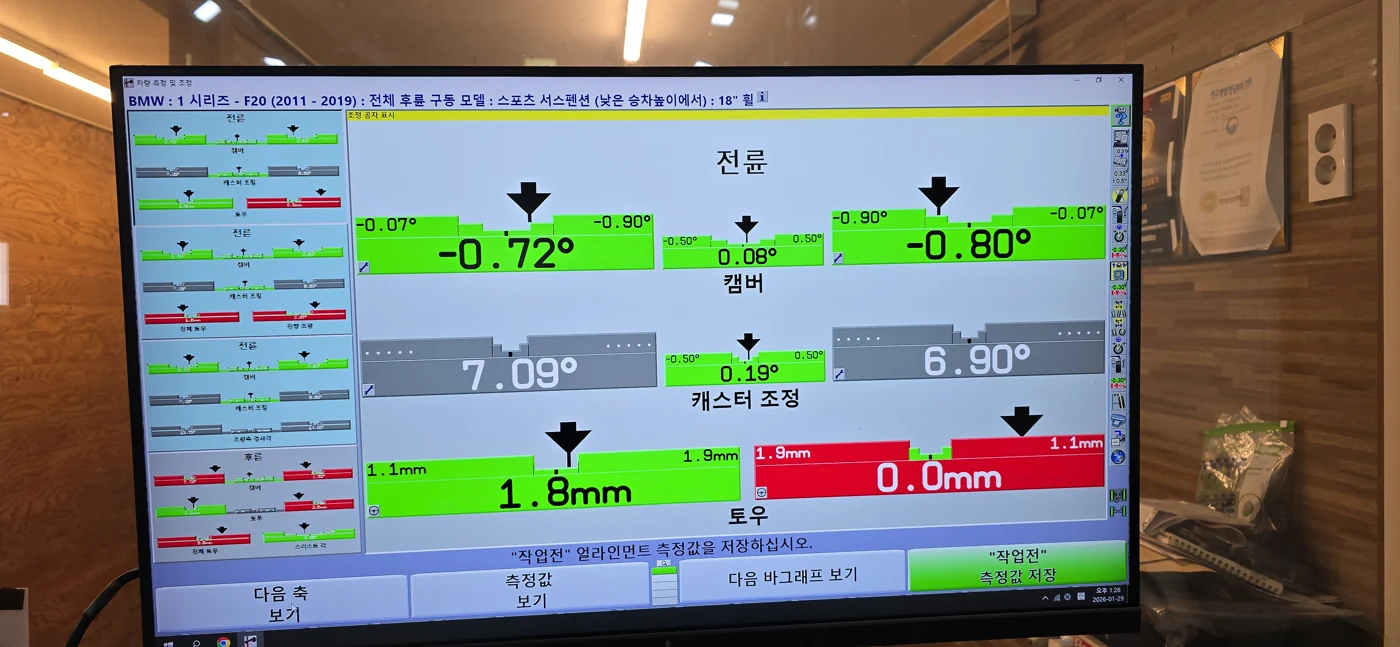

조정 전
앞·뒤 모두 좌우 값 차이

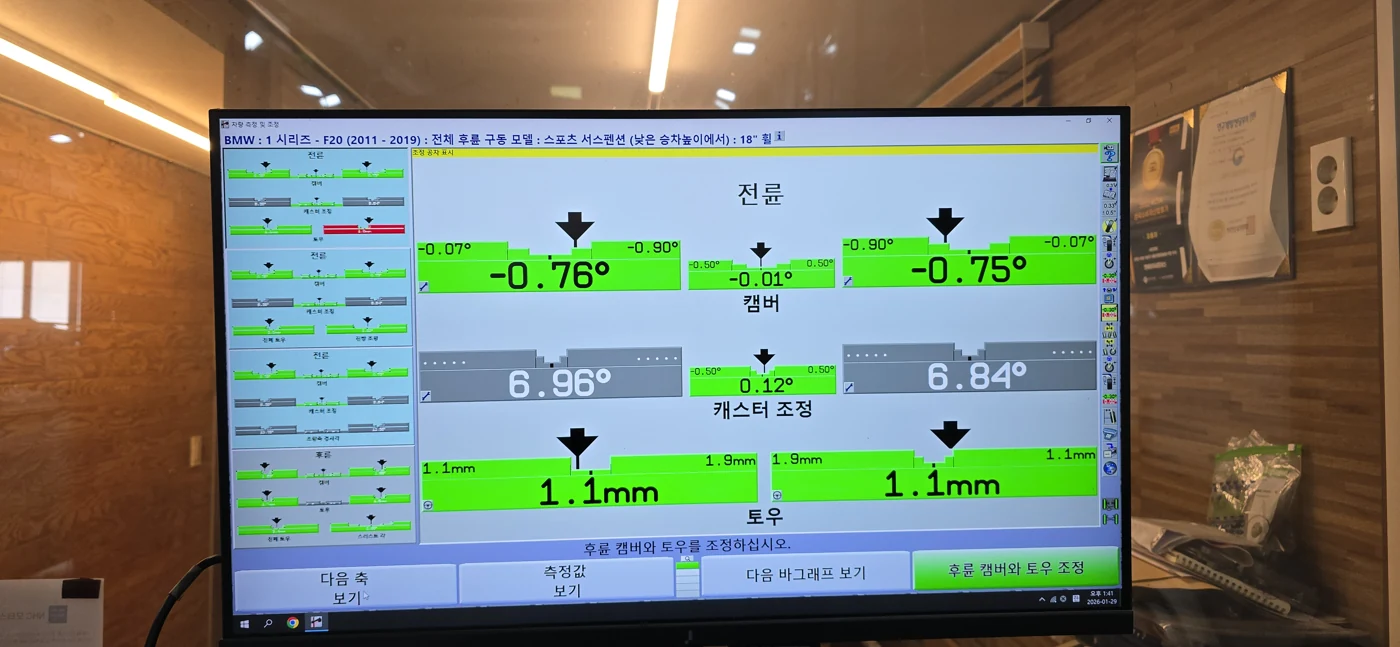

조정 후
앞·뒤 모두 좌우 같은 값
이 차에는 다운스프링과 허브 스페이서가 장착돼 있었습니다. 앞 타이어는 펜더와 간섭이 생긴 상태였습니다. 고객 요청에 따라 앞 스페이서를 탈거해 뒤쪽으로 옮겼습니다. 낮아진 차고를 고려해 얼라인먼트를 조정했습니다.
후륜은 캠버와 오른쪽 토우가 화면에 표시된 범위를 벗어나 있었습니다.
아래 수치는 이 차량의 얼라인먼트 조정 전후 기록입니다. 디퍼런셜 소음의 크기를 나타내는 값은 아닙니다.
| 항목 | 조정 전 | 조정 후 |
|---|---|---|
| 전륜 토우 좌 / 우 | 1.8 / 0.0mm | 1.1 / 1.1mm |
| 후륜 캠버 좌 / 우 | −2.20° / −1.93° | −1.71° / −1.68° |
| 후륜 토우 좌 / 우 | 2.2 / 3.5mm | 1.7 / 1.7mm |
| 후륜 전체 토우 | 5.8mm | 3.5mm |
| 스러스트각 | −0.05° | 0.00° |
개별 값과 합계는 장비 표시 그대로 옮겼습니다. 차고와 장착 상태가 다른 차량에 같은 조정값을 적용하는 기준표는 아닙니다.

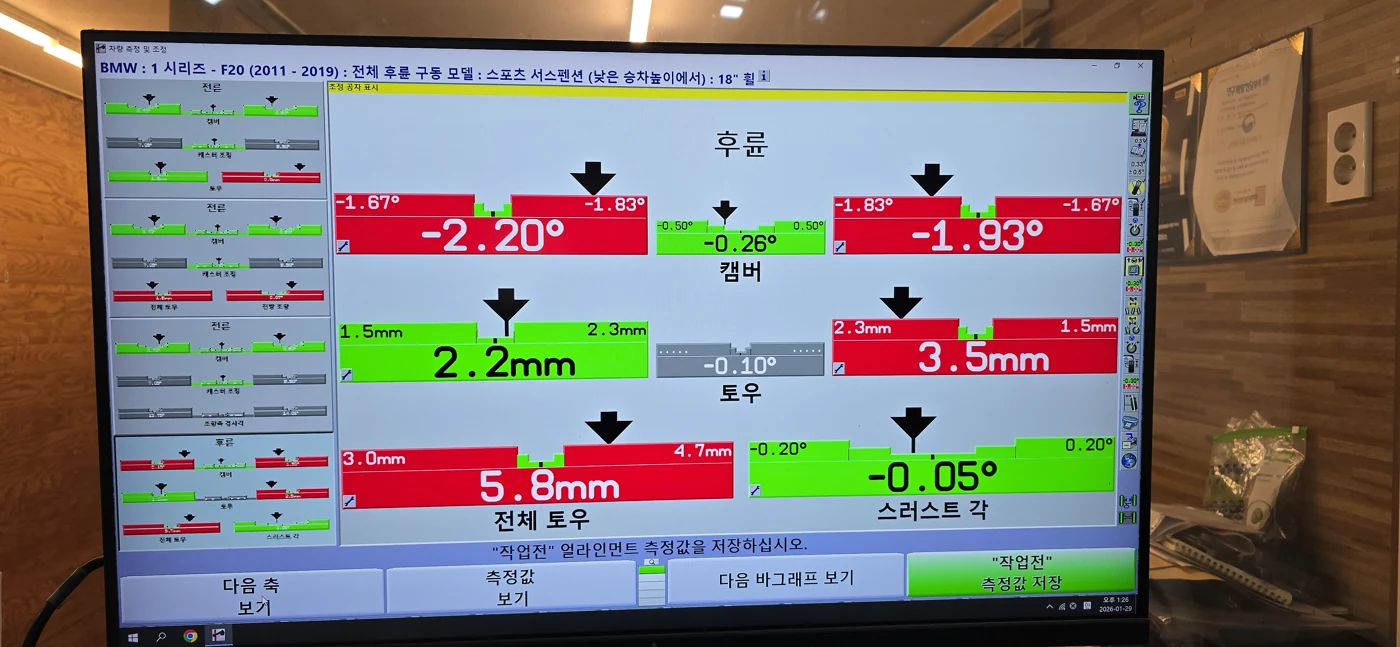

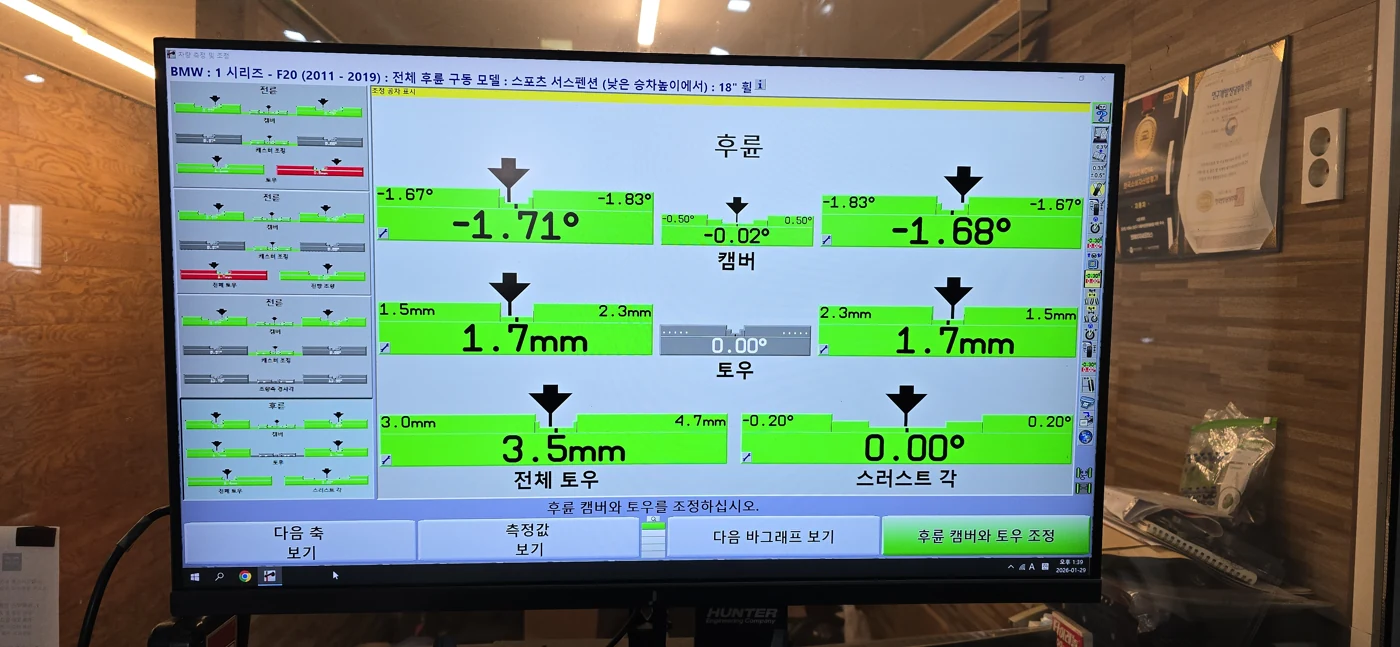

후륜 측정 화면
전륜 측정 화면
수리 후 시운전

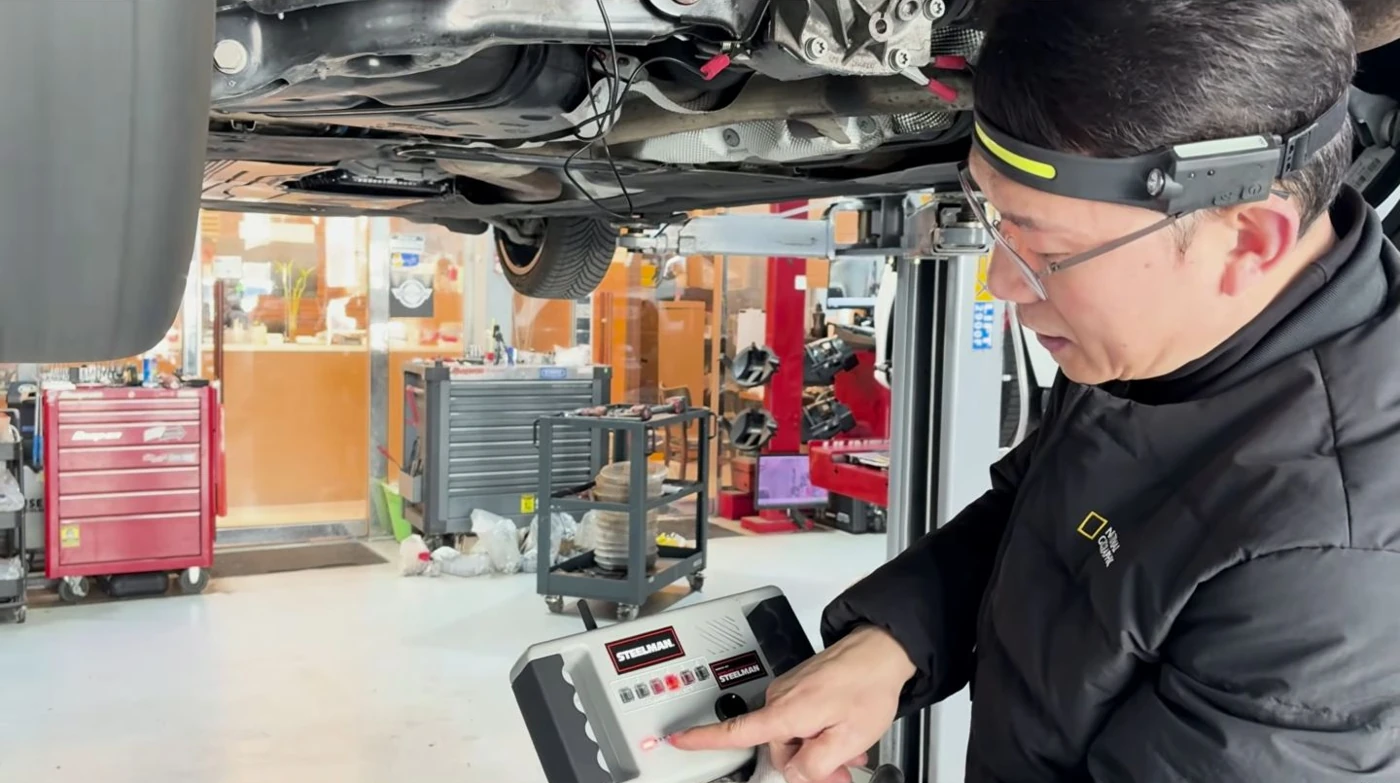

차에 다시 장착하고 청진 장비를 댔습니다. 페달을 놓아도 입고 때처럼 큰 소리가 나지 않았습니다.
도로에서도 가속 페달을 놓고 감속해 봤습니다. 수리 전 소음은 나지 않았습니다. 고객과도 함께 시운전했습니다.
| 비교 항목 | 수리 전 | 수리 후 |
|---|---|---|
| 리프트 구동 | 피니언 쪽 큰 소음 | 청진 장비 신호 변화 |
| 가속 페달 해제 | 소음이 더 커짐 | 기존 소음 미재현 |
| 도로 시운전 | 감속 중 큰 소음 | 수리 전 발생하던 소음 미재현 |
베어링 교체와 재조립 뒤 소음이 사라졌고, 휠 장착 상태와 얼라인먼트는 별도로 손봤습니다. 여기까지는 작업 직후 장비 점검과 시운전에서 나온 결과입니다.
중고차 보증 수리와 구매 전 점검
이 F20은 중고차 구입 후 누유를 보증으로 수리받았다고 합니다. 문제는 수리 직후부터 큰 소음이 났다는 점입니다. NHC에서 분해했을 때는 유격과 베어링 손상이 있었습니다. 이전 작업의 자료와 보험 승인 내역까지 확인한 것은 아닙니다.
안내와 다른 차를 사서 큰 손해를 보지 않도록 하려는 보증보험의 취지는 좋습니다. 다만 이미 있는 고장을 구입 후 보험으로 처리하라는 말만 믿어서는 곤란합니다. 성능·상태점검기록부와 실제 고장, 보험 요건을 대조해야 합니다. 수리가 승인돼도 차종별 매뉴얼과 기준에 맞게 작업해야 합니다.
구입 전에는 토탈점검으로 차의 상태와 예상 수리비부터 살펴보는 게 좋습니다. 상태가 좋지 않으면 구매를 피할 수 있습니다. 구입한다면 보험 대상인지 확인하고, 딜러의 수리 약속은 계약서에 남깁니다. 손볼 곳이 많다면 예상 수리비를 근거로 차량 가격을 협의할 수 있습니다.
고객은 한 달만 타려고 차를 사는 게 아닙니다. 보험이 거절될 때의 비용 부담과 수리 후 처리 기준도 짚어봐야 합니다. 보증기간·계약 특약·가격 협의·남겨둘 기록은 토탈점검 안내에 정리했습니다.
작업 영상
수리 전 소음과 분해 상태, 재조립 후 확인 과정을 영상에서 볼 수 있습니다.
사진과 측정값은 이 BMW F20의 실제 작업 기록입니다. 얼라인먼트 수치는 Hunter HawkEye 3D 화면에 표시된 값입니다.
NHC모터스는 수원에서 30년 가까이 수입차·국산차를 정비해 왔습니다. 대표 김종태의 정비 경력은 1991년부터 이어집니다.
휠얼라인먼트·토탈점검 기술의 국내 등록특허 2건(제10-2646528호·제10-2552759호)을 보유합니다. 미국 USPTO 출원 2건과 PCT 국제출원 2건은 진행 중입니다. 특허·출원 및 증빙 보기
벤처기업 인증(혁신성장부문)을 받았으며, 미국 연방조달시스템 SAM.gov에 등록돼 있습니다. Hunter HawkEye 3D 얼라인먼트를 운용합니다.
자주 묻는 질문
디퍼런셜 누유를 수리했는데 소리가 나면 무엇을 확인하나요?
먼저 최근에 수리한 부위와 소리가 커지는 조건을 짚습니다. 이 차는 페달을 놓을 때 소음이 커졌고, 청진 장비를 대자 피니언 쪽에서 큰 소리가 났습니다. 그다음 디퍼런셜을 분해해 내부를 살폈습니다.
가속 페달을 놓을 때 소리가 커지면 디퍼런셜 고장인가요?
그 증상 하나로 디퍼런셜 고장이라고 단정할 수는 없습니다. 소리가 들리는 위치를 먼저 좁혀야 합니다. 이 차는 액슬 쪽과 피니언 쪽을 비교해 진단을 이어갔습니다.
오일만 다시 교환하면 해결되나요?
이미 손상된 베어링은 오일을 바꾼다고 되돌아오지 않습니다. 이 차도 베어링을 교체하고 다시 조립해야 했습니다.
디퍼런셜을 통째로 교환했나요?
아니요. 기존 디퍼런셜을 분해해 손상된 베어링을 교체했습니다. 내부 손상 범위와 구할 수 있는 부품에 따라 전체 교환이 필요한 경우도 있습니다.
얼라인먼트로 디퍼런셜 소음을 잡은 건가요?
아닙니다. 소음은 베어링 교체와 재조립 뒤 사라졌습니다. 얼라인먼트는 낮아진 차고와 휠 장착 상태에 맞춰 별도로 조정한 작업입니다.
보증기간이 지나면 수리 후 생긴 문제도 모두 제 부담인가요?
기간이 지났다는 이유만으로 모든 문제를 같은 기준으로 판단할 수는 없습니다. 가입한 보증의 범위와 별도로, 어떤 작업을 했고 이후 어떤 문제가 발생했는지 확인해야 합니다. 정비명세서와 증상 발생 기록을 남기고 수리업체·보험 담당자에게 처리 기준을 확인하세요.
상담할 때 무엇을 알려드리면 되나요?
차종·연식·주행거리와 함께 소리가 나는 상황을 알려주세요. 가속할 때인지, 페달을 놓을 때인지가 도움이 됩니다. 최근 수리 뒤 생긴 소음이라면 정비명세서와 수리 날짜도 함께 보내주세요. 비용은 차량 상태와 필요한 부품을 살핀 뒤 안내합니다.
