휠얼라인먼트는 네 바퀴가 향하는 방향과 각도를 차의 설계 기준으로 되돌리는 작업입니다. 캠버, 캐스터, 토우, 그리고 스러스트각까지요. 수치만 맞추면 끝나는 작업으로 알려져 있지만, 저희 생각은 다릅니다. 같은 수치라도 차마다 느낌이 다르거든요. 이 방법을 특허로 등록한 수원 NHC모터스가, 순서가 왜 중요한지 정리했습니다.

휠얼라인먼트는 무엇을 맞추는 작업인가

바퀴는 그냥 수직으로 서 있지 않습니다. 위에서 보면 미세하게 틀어져 있고(토우), 앞에서 보면 기울어져 있습니다(캠버). 조향축도 각도를 갖습니다(캐스터). 제조사는 이 각도들을 차마다 정밀하게 설계해 둡니다.

주행하다 보면 이 각도가 조금씩 틀어집니다. 과속방지턱, 포트홀, 연석, 하체 부품의 마모까지 원인은 많습니다. 틀어진 만큼 차는 쏠리고, 타이어는 한쪽만 닳고, 핸들 센터가 돌아갑니다.

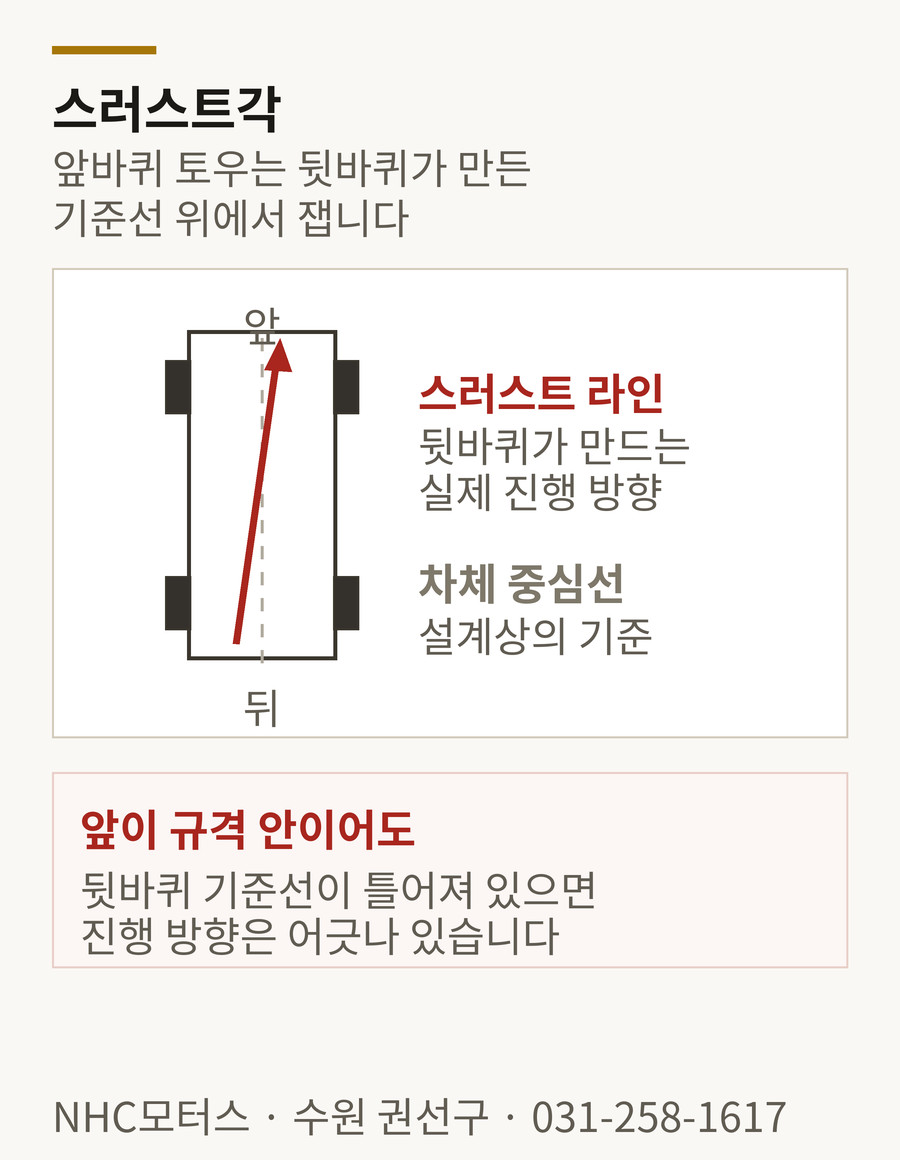

여기서 하나 더 중요한 값이 스러스트각입니다. 뒷바퀴가 향하는 방향과 차체 중심선이 이루는 각도입니다. 이 값이 틀어지면 차의 실제 진행 기준선이 차체 중심선과 어긋납니다. 앞 수치만 정상이어도 4륜 전체가 정상이라고 볼 수 없는 이유입니다.

여러 번 받아도 안 잡히는 이유

얼라인먼트를 여러 번 받았는데도 차가 계속 쏠린다는 분들이 저희를 많이 찾아오십니다. 다시 재보면 수치가 규격 밖인 경우가 대부분입니다.

이유는 단순합니다. 앞바퀴 수치만 맞추고 끝냈기 때문입니다. 앞바퀴 토우는 뒷바퀴가 만든 기준선 위에서 잡습니다. 뒤가 안 맞으면 앞 수치가 맞아도 의미가 없습니다. 어차피 뒤를 맞추면 앞이 따라 틀어지니까요.

그리고 얼라인먼트가 전부가 아닙니다. 타이어마다 옆으로 미는 힘이 조금씩 달라서, 각도가 완벽해도 타이어 때문에 쏠리는 차가 있습니다. 이 힘의 편차는 로드포스로만 측정됩니다. 쏠림의 원인 전체는 차 쏠림 원인 가이드에 실측 데이터와 함께 정리해 두었습니다. 얼라인먼트를 여러 번 봐도 안 잡히는 반복 쏠림은 반복 쏠림 가이드에서 진단 순서를 다룹니다.

순서가 결과를 만듭니다 — 뒤가 먼저

그래서 저희 순서는 항상 같습니다. 뒷바퀴의 토우와 스러스트각을 먼저 잡고, 뒤가 만든 기준선 위에서 앞바퀴를 잡습니다.

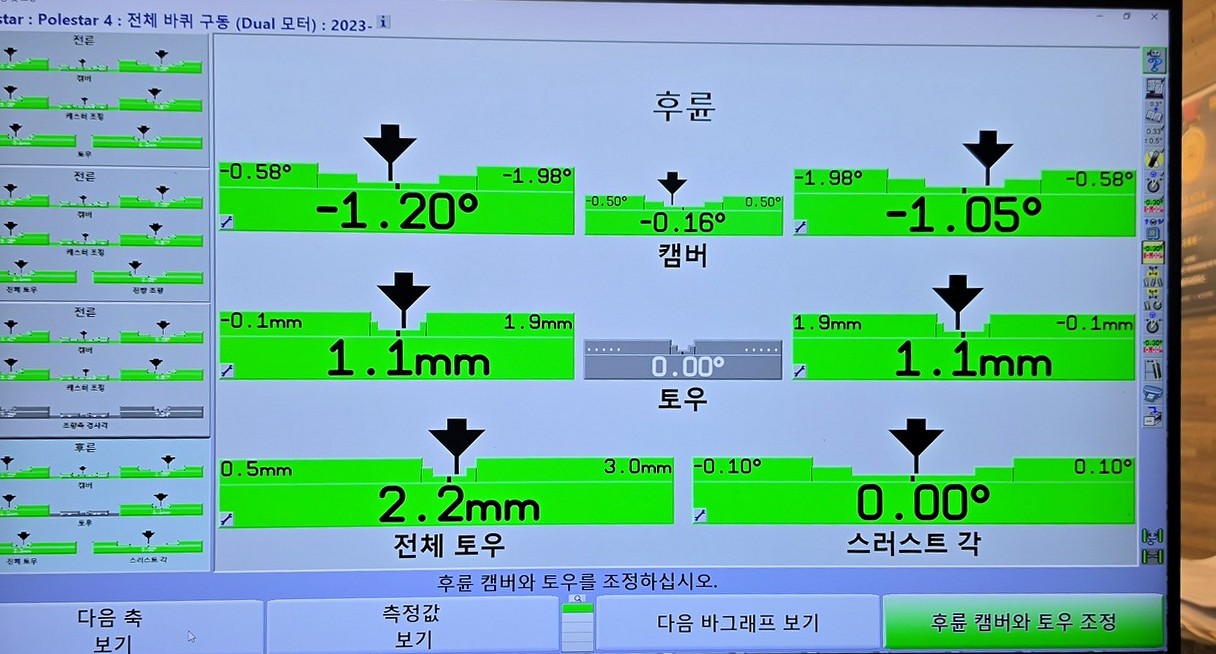

실제 사례가 있습니다. 여러 번 조정을 받고도 우측으로 쏠리던 폴스타4가 있었습니다. 앞바퀴는 규격 안, 뒤 좌측 토우가 -0.4mm로 규격 밖이었습니다. 뒤를 잡으니 앞 숫자도 따라 움직였고, 조정 후 스러스트각은 0.00도로 들어왔습니다.

시간이 걸리는 작업입니다

이 순서를 지키면 정석으로 해도 기본 1시간 30분이 걸립니다. 측정하고, 뒤를 잡고, 다시 측정하고, 앞을 잡는 과정이거든요.

난도가 있는 차는 5시간을 넘기기도 합니다. 아침에 오셔서 저녁에 함께 퇴근하시는 날도 있고, 이틀에 나눠 진행한 경우도 있습니다. 광주·전라도처럼 먼 곳에서 오시는 분은 다시 오시기 어렵습니다. 그래서 원거리 고객님은 당일 해결을 원칙으로 시간을 넉넉히 비워 둡니다.

정확한 결과에는 정당한 시간과 절차가 필요합니다. 그래서 저희는 100% 예약제로 하루 입고 대수를 제한합니다.

특허 제10-2646528호 — 핵심은 두 가지

많은 분들이 휠얼라인먼트를 장비에 올려 수치 맞추면 끝나는 작업으로 알고 계십니다. 저희는 다르게 접근했고, 그 방법을 특허로 등록했습니다. 정식 명칭은 "데이터베이스 기반 차량 상태 테스트 및 맞춤형 휠 얼라인먼트 서비스 제공 방법"입니다.

• 측정값을 차량별 데이터베이스로 축적 — 한 번 재고 버리지 않습니다. 데이터가 쌓이면 그 차의 변화 추이가 보이고, 다음 조정의 정밀도가 올라갑니다.
• 사고 데이터와 결합해 과실 비율 산출에 활용 — 얼라인먼트 데이터가 정비 기록을 넘어 차량 안전성을 판단하는 근거 자료가 됩니다.

2023년 11월 출원, 2024년 3월 7일 특허청 등록. 발명자는 김종태 대표이며, 특허권은 (주)엔에이치씨와 대표가 공동 보유합니다. 30년 넘게 얼라인먼트 현장을 지켜온 노하우를 체계화한 것입니다.

같은 기술은 미국 출원(USPTO US 19/330,241)과 PCT 국제출원(PCT/KR2025/008153)으로 이어졌습니다. 2026년 3월 PCT 국제조사기관 견해서에서 핵심 청구항(제3~5항)의 특허성을 모두 인정받았고요. 등록 사실은 키프리스(kipris.or.kr)에서 누구나 확인하실 수 있습니다. 등록번호 10-2646528.

PCT가 낯선 분을 위해 짧게 덧붙입니다. PCT는 하나의 출원으로 약 150여 개 나라에 특허 출원 효력을 확보하는 국제 제도입니다. 출원 자체는 절차지만, 견해서는 다릅니다. 국제조사기관이 기술을 심사해서 내놓는 판단이거든요.

판정 항목은 두 가지가 핵심입니다. 신규성은 조사된 선행기술 가운데 같은 기술이 없었다는 판단입니다. 진보성은 기존 기술에서 쉽게 생각해낼 수 없다는 판단이고요. 저희 방법의 핵심인 청구항 3~5가 두 항목 모두 "있음" 판정을 받았습니다. 아래가 그 판정표입니다.

이 자료를 공유하는 이유는 하나입니다. 현장에서 만든 방법을 기록하고, 검증받고, 다음 기술로 이어가고 있다는 것. 정비는 손으로 끝나는 일이 아니거든요. 계속 공부해야 하는 일입니다. 앞으로도 개발 과정을 이렇게 공개하겠습니다.

덧붙여, 등록된 특허 기술은 특허법으로 보호됩니다. 무단 사용에는 손해배상 청구(특허법 제128조, 고의 침해는 최대 5배)와 형사 처벌(제225조, 7년 이하 징역 또는 1억원 이하 벌금)이 따릅니다. 특허·출원 전체 현황은 특허·지식재산권 페이지에 정리해 두었습니다.

장비 — 호크아이 3D와 로드포스

측정은 미국 헌터社의 호크아이(HawkEye) 3D로 합니다. 그리고 타이어의 힘 편차가 의심되는 차는 로드포스까지 봅니다.

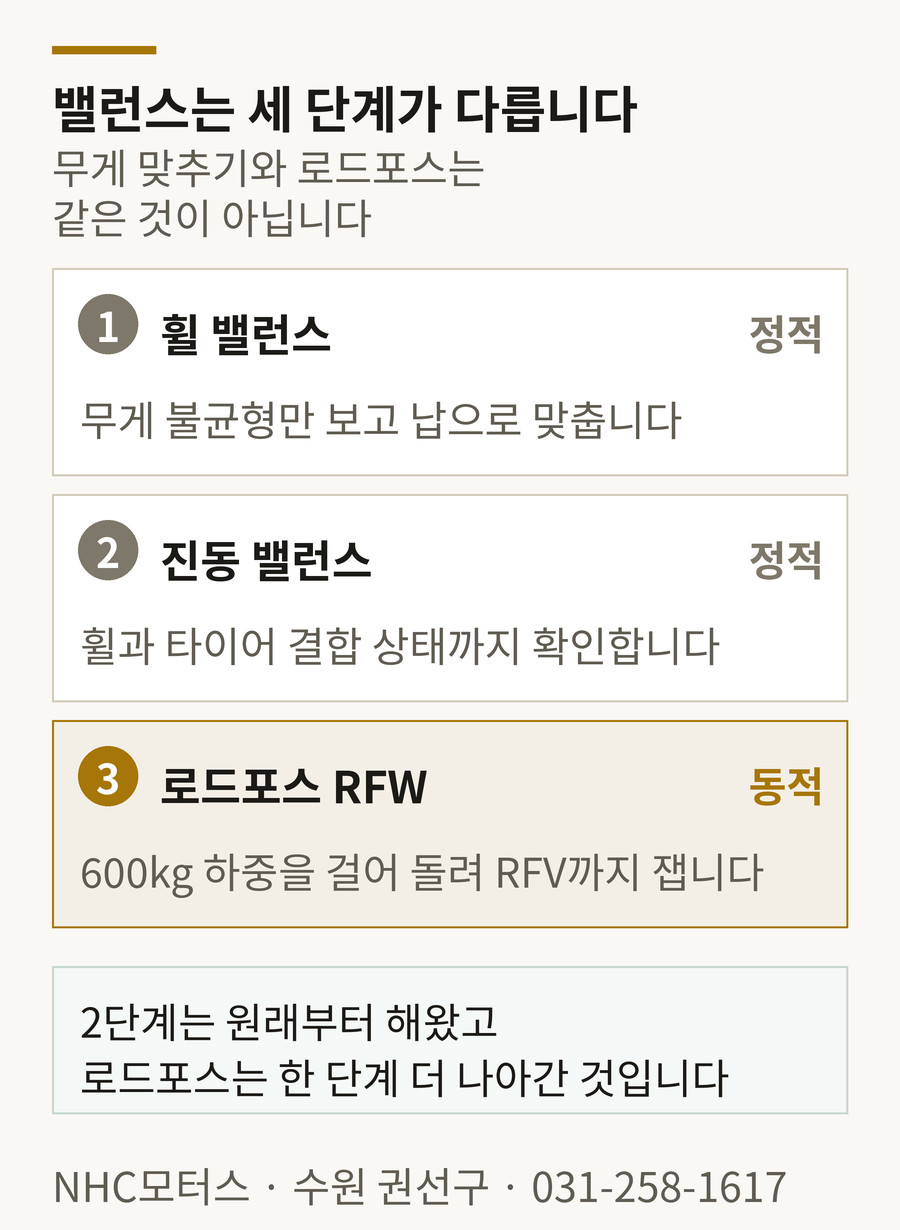

로드포스는 일반 밸런스와 다릅니다. 일반 밸런스는 공중에 띄워 하중 없이 무게만 보는 측정입니다. 로드포스는 주행 하중(최대 567kg)을 눌러 굴러갈 때 힘의 변화(RFV)까지 잽니다. 이 장비(헌터 RFW)는 국내 최초 도입입니다(헌터코리아 공식 확인). 원리는 로드포스 밸런싱 가이드에 따로 정리해 두었습니다.

덧붙이면, 장비가 결과를 만들어주지는 않습니다. 장비는 계산까지 하고, 선택은 사람이 합니다. 좋은 장비를 쓰는 이유는 판단의 근거를 신뢰할 수 있게 만들기 위해서입니다.

그 근거를 지키는 관리도 따로 합니다. 헌터코리아 출장 교정으로 주기적으로 영점과 수평을 잡고, 신차 제원 데이터는 매년 정식 구매해 갱신합니다. 교정 내역과 구매 증빙은 장비 정확도 관리에 서류로 공개해 두었습니다.

다 됐는지는 거리로 판정합니다

조정이 끝나면 같은 구간을 다시 달립니다. 가로등 두 개 사이 약 100m를 손 떼고 직진해서, 좌우 1m 안이면 정상 범위로 봅니다. 느낌이 아니라 거리로 판정해야 작업이 끝난 것입니다.

정렬은 자동차 검사와도 연결됩니다. 정렬이 틀어진 차는 검사에서 사이드슬립 초과로 부적합이 나옵니다. 검사 주기와 부적합 기준은 자동차 정기검사 가이드에 정리해 두었습니다.

비용 안내

• 휠얼라인먼트 — 일반 차량(수입·국산) 150,000원부터
• 휠얼라인먼트 — 픽업트럭 250,000원부터
• 휠얼라인먼트 — 슈퍼카 250,000원부터 (포르쉐 타이칸 300,000원부터)
• 로드포스 밸런스 150,000원부터

모든 요금은 부가세 별도입니다. 인치업·로워링 등 튜닝 상태에 따라 난이도가 달라져 비용이 추가될 수 있습니다.
